Budowa gaźnika 4T - Zrozum, napraw, reguluj silnik

Zrozumienie budowy i zasady działania gaźnika w silniku czterosuwowym (4T) to fundamentalna wiedza dla każdego, kto chce samodzielnie dbać o swoją maszynę. Ten artykuł, stworzony z myślą o amatorach-mechanikach, przeprowadzi Cię przez anatomię gaźnika, wyjaśni jego funkcjonowanie i pokaże, jak ta wiedza przekłada się na skuteczną diagnozę, serwis oraz precyzyjną regulację, gwarantującą doskonałą kondycję Twojego silnika.

Dlaczego zrozumienie budowy gaźnika to klucz do niezawodności Twojego silnika 4T?

Wielu użytkowników silników 4T traktuje gaźnik jako czarną skrzynkę – element, który po prostu działa, dopóki nie przestanie. Moje doświadczenie pokazuje, że takie podejście często prowadzi do frustracji i niepotrzebnych kosztów. Dogłębna wiedza o gaźniku to nie tylko teoria, ale przede wszystkim praktyczne narzędzie, które pozwala mi utrzymać silniki w doskonałej kondycji i szybko reagować na ewentualne problemy.

Gaźnik: Serce układu zasilania, które musisz poznać

Gaźnik w silniku czterosuwowym odgrywa absolutnie kluczową rolę – jest niczym serce układu zasilania. To on odpowiada za przygotowanie odpowiedniej mieszanki paliwowo-powietrznej, która następnie trafia do cylindra. Od precyzji jego działania zależy wszystko: od mocy, przez zużycie paliwa, aż po ogólną kulturę pracy silnika. Bez prawidłowo działającego gaźnika, silnik nie tylko nie będzie pracował efektywnie, ale może w ogóle odmówić posłuszeństwa, dlatego tak ważne jest, aby go poznać.

Od teorii do praktyki – jak wiedza o budowie ułatwia serwis i naprawy?

Znajomość budowy gaźnika to nie tylko sucha teoria. To praktyczny fundament, który pozwala na świadomą diagnozę problemów, efektywne czyszczenie, precyzyjną regulację oraz zapobieganie awariom. Kiedy rozumiem, jak działa każdy element, mogę szybko zidentyfikować przyczynę usterki, zamiast błądzić po omacku. Ta wiedza umożliwia mi samodzielne rozwiązywanie wielu problemów, co w efekcie oszczędza czas i pieniądze, a także daje ogromną satysfakcję z dobrze wykonanej pracy.

Zasada działania w pigułce: Jak powstaje idealna mieszanka paliwowo-powietrzna?

Zanim zagłębimy się w szczegóły budowy, warto zrozumieć fundamentalne zasady, które rządzą pracą gaźnika. To właśnie one sprawiają, że silnik może w ogóle funkcjonować, przekształcając paliwo w energię. Cała magia dzieje się dzięki prostym prawom fizyki.

Magia podciśnienia, czyli zjawisko Venturiego w służbie Twojego silnika

Sercem działania gaźnika jest zjawisko Venturiego. Wyobraź sobie zwężkę w kanale powietrznym – to właśnie jest gardziel gaźnika. Kiedy powietrze przepływa przez tę zwężkę, jego prędkość wzrasta, a ciśnienie spada. To obniżone ciśnienie, czyli podciśnienie, zasysa paliwo z komory pływakowej przez dysze do strumienia powietrza. W ten sposób paliwo jest rozpylane i miesza się z powietrzem, tworząc palną mieszankę. To podciśnienie jest kluczowe dla całego procesu mieszania paliwa z powietrzem, zapewniając jego efektywne dostarczanie do silnika.

Jak gaźnik "wie", ile paliwa podać? Rola przepustnicy i obrotów silnika

Gaźnik nie podaje paliwa w sposób przypadkowy. Ilość dostarczanej mieszanki jest precyzyjnie kontrolowana przez przepustnicę, którą sterujemy manetką gazu. Przepustnica reguluje ilość powietrza wpływającego do silnika. Im bardziej ją otworzymy, tym więcej powietrza dostanie się do gaźnika, zwiększając podciśnienie w gardzieli. Większe podciśnienie oznacza, że więcej paliwa zostanie zassane i wymieszane z powietrzem. W ten sposób gaźnik dynamicznie dostosowuje skład i ilość mieszanki do aktualnych obrotów i zapotrzebowania silnika na moc, zapewniając płynną pracę w całym zakresie obrotów.

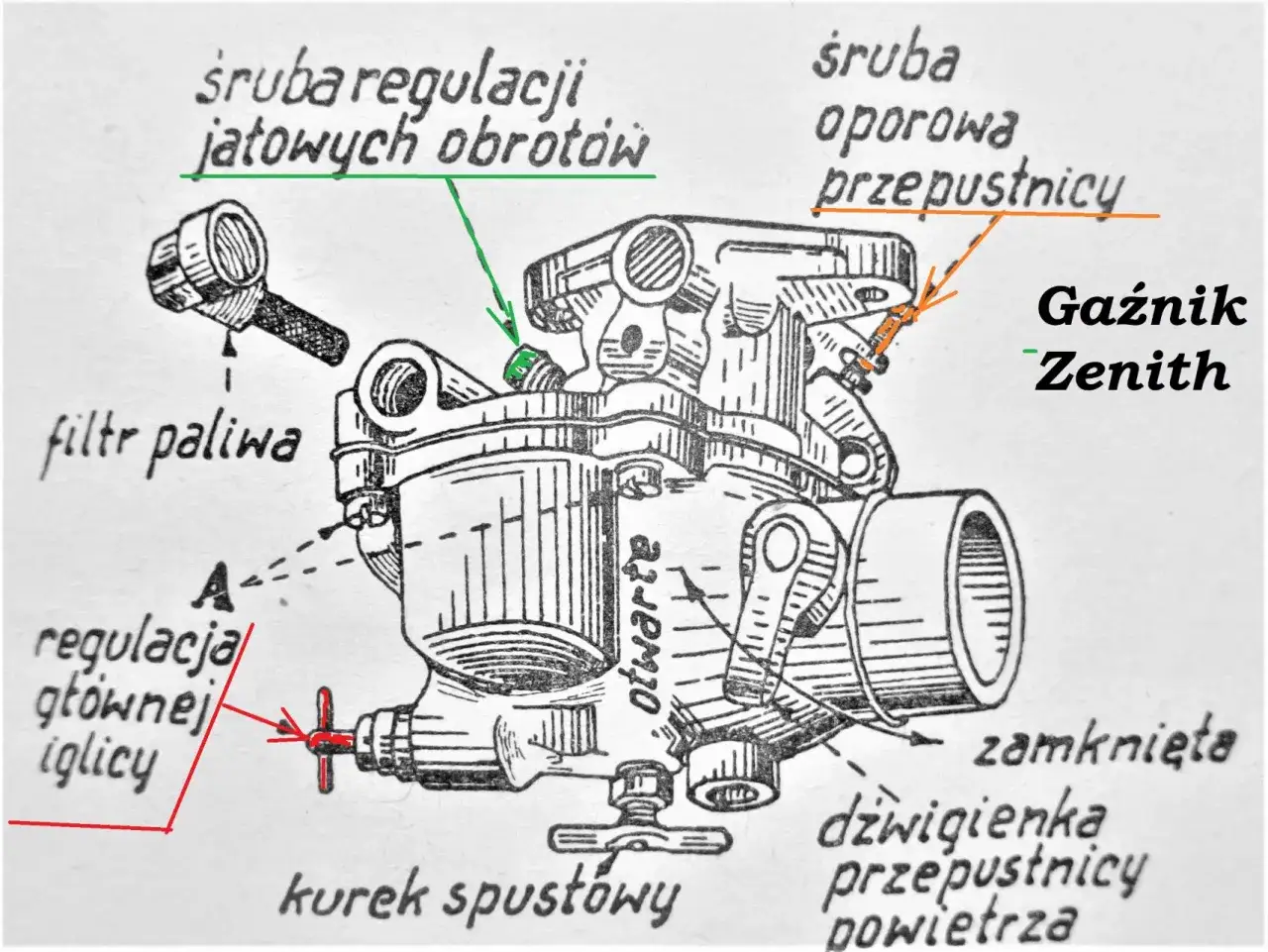

Anatomia gaźnika 4T: Przewodnik krok po kroku po wszystkich kluczowych elementach

Aby skutecznie serwisować i regulować gaźnik, musimy znać jego budowę. Każdy element pełni określoną funkcję, a ich wzajemne oddziaływanie decyduje o prawidłowej pracy silnika. Przyjrzyjmy się im po kolei.

Układ zasilania paliwem: Komora pływakowa, pływak i zaworek iglicowy – strażnicy poziomu paliwa

Układ zasilania paliwem to fundament stabilnej pracy gaźnika. Komora pływakowa to nic innego jak mały zbiorniczek, który utrzymuje stały poziom paliwa, niezbędny do prawidłowego zasysania przez dysze. W komorze tej znajduje się pływak – lekki element, który unosi się i opada wraz z poziomem paliwa. Pływak jest połączony z zaworkiem iglicowym, który działa jak kranik. Gdy poziom paliwa w komorze osiąga odpowiedni pułap, pływak unosi się i zamyka zaworek, odcinając dopływ paliwa z baku. Kiedy paliwo jest zużywane, poziom spada, pływak opada, a zaworek otwiera się, uzupełniając komorę. Ten prosty, ale genialny mechanizm zapewnia stabilny dopływ paliwa i utrzymanie jego stałego poziomu, co jest krytyczne dla precyzyjnego dawkowania.

Układ dawkowania paliwa: Dysza główna i dysza wolnych obrotów – precyzyjni dostawcy

Dawkowanie paliwa to serce gaźnika. Mamy tu dwie główne "dostawczynie": dyszę główną i dyszę wolnych obrotów. Dysza główna, jak sama nazwa wskazuje, odpowiada za dostarczanie paliwa w średnim i wysokim zakresie obrotów silnika, czyli wtedy, gdy potrzebujemy większej mocy. Z kolei dysza wolnych obrotów (nazywana też dyszą biegu jałowego) dba o to, aby silnik pracował stabilnie, gdy przepustnica jest zamknięta lub tylko minimalnie uchylona. Każda z nich ma swoją precyzyjnie skalibrowaną średnicę, która decyduje o ilości przepływającego paliwa. Ich zadaniem jest dostosowanie ilości paliwa do zapotrzebowania silnika w różnych warunkach pracy.

Układ sterowania mocą: Przepustnica i iglica – duet decydujący o osiągach

Moc silnika jest bezpośrednio kontrolowana przez układ przepustnicy i iglicy. Przepustnica to ruchomy element (często w formie suwaka lub motylka), który reguluje ilość powietrza wpływającego do silnika. Kiedy dodajemy gazu, otwieramy przepustnicę, wpuszczając więcej powietrza. Z przepustnicą suwakową często połączona jest iglica przepustnicy – stożkowa igła, która porusza się w dyszy głównej. Im wyżej podniesiona jest iglica, tym większy jest otwór, przez który przepływa paliwo z dyszy głównej. Ta współpraca przepustnicy i iglicy pozwala na precyzyjne regulowanie ilości podawanego paliwa w zależności od stopnia otwarcia przepustnicy, co bezpośrednio wpływa na moc i reakcję silnika na gaz.

Układ rozruchowy: Jak działa ssanie i dlaczego jest niezbędne przy zimnym starcie?

Uruchomienie zimnego silnika bywa wyzwaniem, dlatego gaźniki wyposażone są w urządzenie rozruchowe, czyli ssanie. Jego zadaniem jest wzbogacenie mieszanki paliwowo-powietrznej. Zimne paliwo gorzej paruje, a zimne powietrze jest gęstsze. Aby silnik mógł zapalić i utrzymać obroty, potrzebuje znacznie bogatszej mieszanki niż podczas normalnej pracy. Ssanie, poprzez dodatkowe otwarcie kanału paliwowego lub przymknięcie kanału powietrznego, zwiększa udział paliwa w mieszance, co ułatwia rozruch i stabilizuje pracę silnika w niskich temperaturach.

Układ regulacji: Śruba składu mieszanki i śruba obrotów jałowych – narzędzia do precyzyjnego strojenia

Gaźnik to nie tylko zbiór elementów, ale także system, który można precyzyjnie dostroić. Służą do tego dwie kluczowe śruby regulacyjne. Śruba regulacji składu mieszanki biegu jałowego pozwala na precyzyjne ustawienie proporcji paliwa i powietrza, gdy silnik pracuje na wolnych obrotach. Jest to niezwykle ważne dla stabilności pracy i niskiego zużycia paliwa w tym zakresie. Z kolei śruba regulacji obrotów biegu jałowego służy do ustawienia minimalnej, stabilnej prędkości obrotowej silnika, poprzez lekkie uchylenie przepustnicy. Pamiętam, jak kiedyś nie mogłem dojść do ładu z wolnymi obrotami w kosiarce – okazało się, że wystarczyło delikatnie podregulować te dwie śruby, aby silnik pracował jak nowy. Ich znaczenie dla stabilnej i ekonomicznej pracy silnika jest nie do przecenienia.

Podróż paliwa i powietrza: Jak komponenty współpracują na różnych etapach pracy silnika?

Zrozumienie poszczególnych elementów to jedno, ale prawdziwa wiedza zaczyna się, gdy widzimy, jak współpracują one ze sobą w dynamicznych warunkach. Gaźnik to system, który nieustannie dostosowuje się do potrzeb silnika.

Faza 1: Rozruch na zimno – rola układu ssania

Rozruch zimnego silnika to moment, w którym układ ssania gra pierwsze skrzypce. Gdy silnik jest zimny, paliwo ma tendencję do skraplania się na ściankach kolektora dolotowego, zamiast parować i mieszać się z powietrzem. Aktywacja ssania (czy to ręcznie, czy automatycznie) powoduje wzbogacenie mieszanki – dostarczane jest więcej paliwa w stosunku do powietrza. To dodatkowe paliwo kompensuje to, co skropliło się na zimnych ściankach, zapewniając wystarczającą ilość palnej mieszanki do zapłonu. Bez tego wzbogacenia, zimny silnik miałby ogromne problemy z uruchomieniem, a nawet mógłby w ogóle nie odpalić.

Faza 2: Bieg jałowy – za co odpowiada dysza wolnych obrotów?

Kiedy silnik pracuje na biegu jałowym, przepustnica jest minimalnie uchylona lub praktycznie zamknięta. W tym momencie główną rolę przejmuje dysza wolnych obrotów. Podciśnienie w gardzieli jest wtedy słabe, więc dysza główna nie jest efektywna. Dysza wolnych obrotów, wraz z dedykowanymi kanałami, dostarcza niewielką, ale precyzyjnie odmierzoną ilość paliwa, która miesza się z niewielką ilością powietrza przepływającego przez lekko uchyloną przepustnicę. To właśnie ona dba o to, aby silnik pracował stabilnie i równo, bez dodawania gazu, utrzymując minimalne obroty.

Faza 3: Przyspieszanie i pełna moc – kiedy do gry wchodzi dysza główna i iglica?

Gdy dodajemy gazu i otwieramy przepustnicę, zapotrzebowanie na mieszankę gwałtownie rośnie. W tym momencie do gry wchodzi dysza główna oraz iglica przepustnicy. Wraz z otwieraniem przepustnicy, iglica, która jest z nią połączona, podnosi się. Stopniowo odsłania ona coraz większy otwór w dyszy głównej, pozwalając na przepływ większej ilości paliwa. Wzrastające podciśnienie w gardzieli, spowodowane większym przepływem powietrza, zasysa to paliwo, tworząc bogatszą mieszankę. Ten mechanizm zapewnia płynne przejście od biegu jałowego do średnich i wysokich obrotów, aż do pełnej mocy, dostarczając odpowiednią ilość paliwa do każdego cylindra.

Od wiedzy o budowie do sprawnego serwisu: Co najczęściej zawodzi w gaźniku 4T?

Zrozumienie budowy gaźnika pozwala mi nie tylko go regulować, ale przede wszystkim skutecznie diagnozować i naprawiać usterki. Wiem, że wiele problemów jest powtarzalnych i wynika z kilku podstawowych przyczyn.

Diagnoza po objawach: Co oznacza gaśnięcie, szarpanie i utrata mocy?

Objawy problemów z gaźnikiem często są bardzo charakterystyczne. Jeśli silnik ma niestabilne wolne obroty, gaśnie po puszczeniu gazu, ma problemy z uruchomieniem (szczególnie na zimno), traci moc, dławi się przy przyspieszaniu lub po prostu nie pracuje równo – to niemal na pewno gaźnik jest winowajcą. Moje doświadczenie podpowiada, że te symptomy najczęściej wskazują na zanieczyszczenia, rozregulowanie lub uszkodzenia mechaniczne, które zaraz omówimy.

Najczęstszy winowajca: Zatkane dysze i kanały – jak je rozpoznać i wyczyścić?

Bez wątpienia, najczęstszą przyczyną problemów z gaźnikiem są zanieczyszczenia. Osady z paliwa (zwłaszcza po dłuższym postoju), rdza z baku, drobinki brudu – wszystko to może zatkać delikatne dysze i wąskie kanały. Zatkane dysze wolnych obrotów objawiają się niestabilnymi obrotami jałowymi lub gaśnięciem silnika. Zatkane dysze główne to utrata mocy i dławienie się przy wyższych obrotach. Rozpoznanie jest proste: jeśli silnik ma problemy z konkretnym zakresem obrotów, to najprawdopodobniej odpowiada za to odpowiednia dysza. Czyszczenie zazwyczaj polega na demontażu gaźnika, użyciu specjalnych preparatów do czyszczenia gaźników i przedmuchaniu wszystkich kanałów sprężonym powietrzem. Pamiętaj, aby nigdy nie używać drutu do czyszczenia dysz, bo możesz zmienić ich kalibrację!

Gdy gaźnik "leje": Problem z zaworkiem iglicowym i pływakiem

Jednym z najbardziej irytujących problemów jest przelewanie się paliwa z gaźnika. Widziałem to setki razy. Zazwyczaj jest to spowodowane tym, że zaworek iglicowy, który powinien odcinać dopływ paliwa do komory pływakowej, nie domyka się. Najczęściej winne są zanieczyszczenia, które blokują iglicę w pozycji otwartej. Inne przyczyny to uszkodzenie samego zaworka iglicowego (np. zużyta gumka na końcu iglicy) lub uszkodzenie pływaka – może być nieszczelny i nasiąknąć paliwem, przez co nie unosi się prawidłowo, albo jego poziom jest źle ustawiony. W Extra-Kutno.pl podkreślają, że "prawidłowe ustawienie poziomu paliwa w komorze pływakowej jest kluczowe dla uniknięcia problemów z przelewaniem". Weryfikacja i ewentualna wymiana tych elementów to podstawa.

Fałszywe powietrze: Rola uszczelek i króćca ssącego w utrzymaniu szczelności

Innym podstępnym problemem jest tak zwane "fałszywe powietrze". To powietrze, które dostaje się do układu dolotowego poza gaźnikiem, na przykład przez uszkodzone uszczelki między gaźnikiem a silnikiem, pęknięty króciec ssący lub nieszczelne połączenia. Skutkiem jest zubożenie mieszanki paliwowo-powietrznej, co prowadzi do niestabilnej pracy silnika, wysokich obrotów jałowych, przegrzewania się, a nawet uszkodzenia silnika. Diagnoza często polega na spryskaniu podejrzanych miejsc łatwopalnym płynem (np. starterem do silników) przy pracującym silniku – jeśli obroty wzrosną, mamy nieszczelność. Regularne sprawdzanie stanu uszczelek i króćca ssącego to podstawa prewencji.

Twoja nowa umiejętność: Jak wiedza o budowie wpływa na regulację i konserwację?

Posiadając wiedzę o budowie i zasadzie działania gaźnika, stajesz się znacznie bardziej świadomym użytkownikiem. To już nie jest "czarna skrzynka", ale precyzyjny mechanizm, który możesz samodzielnie stroić i konserwować.

Świadoma regulacja: Która śruba za co odpowiada i jakich błędów unikać?

Znajomość funkcji śrub regulacyjnych (śruby składu mieszanki biegu jałowego i śruby obrotów biegu jałowego) pozwala na świadomą i precyzyjną regulację, a nie "kręcenie na wyczucie". Wiem, że śruba składu mieszanki wpływa na proporcje paliwa i powietrza na wolnych obrotach, a śruba obrotów jałowych na minimalną prędkość obrotową. Bez tej wiedzy regulacja jest jak strzelanie w ciemno i często prowadzi do dalszych problemów, takich jak przegrzewanie silnika (zbyt uboga mieszanka) lub nadmierne zużycie paliwa i dymienie (zbyt bogata mieszanka). Typowym błędem jest próba podniesienia obrotów jałowych tylko śrubą składu mieszanki, zamiast najpierw ustawić je śrubą obrotów, a dopiero potem dopracować skład.

Kolor świecy zapłonowej jako mapa drogowa do idealnej mieszanki

Jednym z najprostszych, a zarazem najbardziej skutecznych narzędzi diagnostycznych jest kolor świecy zapłonowej. To prawdziwa mapa drogowa do idealnej mieszanki paliwowo-powietrznej. Optymalny kolor świecy to jasnobrązowy, kawa z mlekiem – to sygnał, że mieszanka jest prawidłowa, a silnik pracuje efektywnie. Jeśli świeca jest czarna, okopcona i sucha, oznacza to zbyt bogatą mieszankę (za dużo paliwa, za mało powietrza). Z kolei biała, wypalona świeca wskazuje na zbyt ubogą mieszankę (za mało paliwa, za dużo powietrza), co jest szczególnie niebezpieczne, ponieważ może prowadzić do przegrzewania i uszkodzenia silnika. Regularne sprawdzanie koloru świecy pozwala mi na bieżąco monitorować i korygować ustawienia gaźnika.

Przeczytaj również: Świece zapłonowe - objawy. Zdiagnozuj problem i uniknij awarii silnika

Konserwacja zapobiegawcza: Kluczowe punkty do sprawdzenia podczas rutynowego przeglądu

Nie ma nic lepszego niż zapobieganie awariom. Dzięki znajomości budowy gaźnika wiem, na co zwracać szczególną uwagę podczas rutynowych przeglądów. Oto kluczowe punkty, które zawsze sprawdzam:

• Regularne czyszczenie kanałów i dysz: To podstawa, aby zapobiec zatkaniu przez osady paliwowe.
• Kontrola stanu uszczelek i membrany: Upewniam się, że nie ma nieszczelności, które mogłyby prowadzić do zasysania "fałszywego powietrza".
• Sprawdzanie poziomu paliwa w komorze pływakowej: Upewniam się, że pływak i zaworek iglicowy działają prawidłowo, zapobiegając przelewaniu się lub niedoborom paliwa.
• Kontrola filtra paliwa: Czysty filtr to gwarancja, że do gaźnika nie dostaną się zanieczyszczenia z baku.
