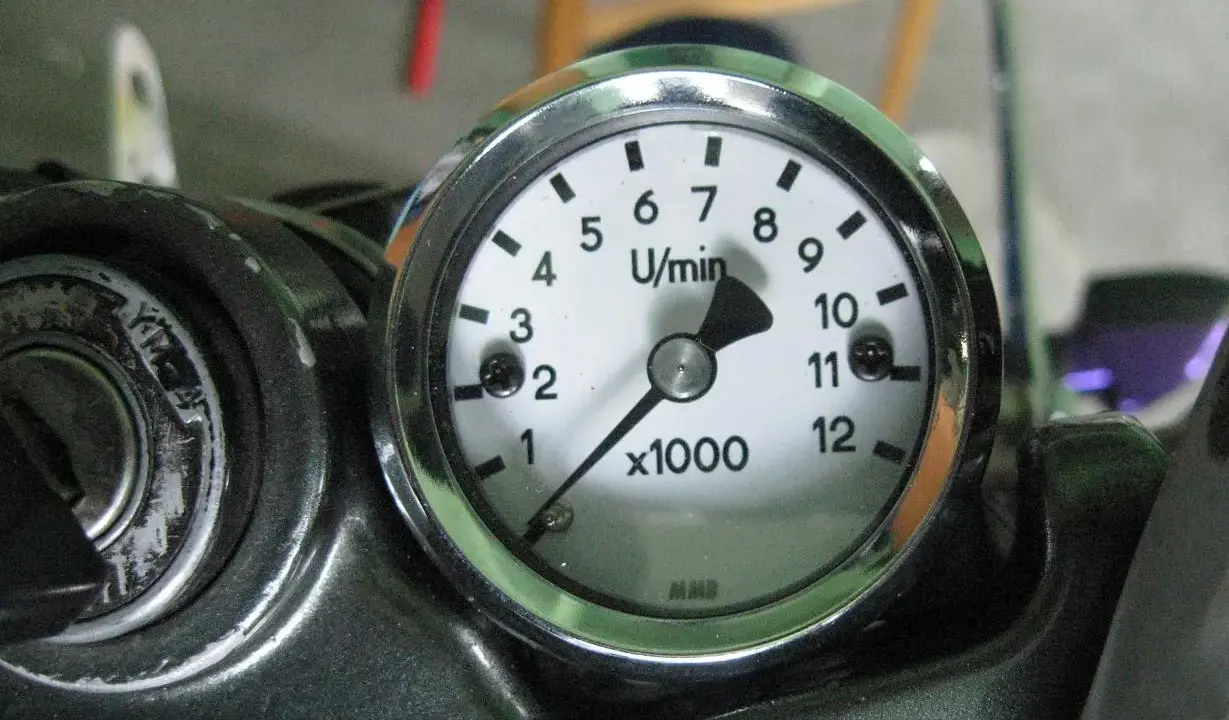

Gdy fabryczne zegary nie pokazują obrotów, montaż dodatkowego wskaźnika wydaje się prosty, ale jeden błędny przewód może zakończyć się niestabilnymi wskazaniami albo uszkodzeniem elektroniki. Pokażę, jak podłączyć obrotomierz do cewki w typowym motocyklu, jak rozpoznać właściwy przewód sygnałowy oraz co zrobić, gdy masz zapłon CDI lub dwie cewki.
Najważniejsze zasady montażu obrotomierza motocyklowego
- Przewód sygnałowy zwykle trafia na niskonapięciowy zacisk „-” cewki.
- Zasilanie +12 V podłącz po stacyjce, a nie bezpośrednio do akumulatora, jeśli miernik nie wymaga podtrzymania pamięci.
- Kolory przewodów nie są uniwersalne, dlatego zawsze sprawdzaj instrukcję konkretnego obrotomierza i schemat motocykla.
- W układach CDI zwykłe podłączenie do cewki może nie działać. Potrzebny bywa adapter albo osobne wyjście obrotomierza z modułu.
- Po montażu trzeba ustawić liczbę impulsów na obrót, inaczej wskazania mogą być zawyżone lub zaniżone.
Najpierw ustal, jaki sygnał wykorzystuje motocykl
Obrotomierz elektroniczny nie mierzy obrotów mechanicznie. Zlicza impulsy zapłonowe i przelicza ich częstotliwość na obroty wału korbowego. Dlatego miejsce podłączenia zależy od rodzaju zapłonu, a nie tylko od tego, czy motocykl ma jedną, czy dwie cewki.
W klasycznym układzie z cewką sterowaną przez przerywacz albo moduł TCI sygnał najczęściej pobiera się z zacisku ujemnego cewki. To właśnie ten obwód jest cyklicznie zwierany i rozwierany do masy, co tworzy impulsy odczytywane przez miernik.
| Element instalacji | Typowe podłączenie | Znaczenie |
|---|---|---|
| Zasilanie miernika | +12 V po stacyjce | Włącza obrotomierz razem z motocyklem |
| Masa | Rama lub minus akumulatora | Zapewnia prawidłowe zasilanie i stabilny odczyt |
| Sygnał RPM | Zwykle zacisk „-” cewki | Dostarcza impulsy zapłonowe |
| Podświetlenie | Obwód świateł lub osobny +12 V po stacyjce | Zasila lampkę tarczy lub ekran |
Nie zakładam jednak, że każdy motocykl zachowa się identycznie. W zapłonie CDI cewka może być tylko elementem wykonawczym, a przebieg na jej zacisku nie musi odpowiadać sygnałowi oczekiwanemu przez obrotomierz. W takim przypadku bezpieczniej szukać wyjścia tachometrycznego z modułu lub użyć urządzenia przeznaczonego do CDI.
Rozpoznaj przewody obrotomierza przed podłączeniem
Najczęściej spotykam mierniki z trzema lub czterema przewodami. Ich kolory bywają podobne, ale nie ma jednego obowiązującego standardu. Czerwony często oznacza zasilanie, czarny masę, a żółty, zielony albo biały przewód sygnał RPM, lecz instrukcja konkretnego modelu ma pierwszeństwo przed kolorem izolacji.
Przeczytaj również: Yamaha MT-125 - Dane techniczne i co znaczą w praktyce?
Typowy układ przewodów
- Czerwony podłącz do zabezpieczonego +12 V pojawiającego się po przekręceniu stacyjki.
- Czarny połącz z dobrą masą, najlepiej przewodem do minusa akumulatora albo oczyszczonym punktem masowym.
- Żółty, zielony lub biały może być przewodem impulsowym prowadzonym do zacisku „-” cewki.
- Niebieski lub pomarańczowy często zasila podświetlenie, ale w niektórych modelach pełni inną funkcję.
Po stronie cewki szukaj dwóch cienkich przewodów niskiego napięcia oraz grubego przewodu wysokiego napięcia prowadzącego do świecy. Sygnału obrotomierza nie podłącza się do przewodu świecy, chyba że producent miernika wyraźnie przewidział indukcyjny czujnik zakładany na kabel wysokiego napięcia.
W motocyklu z dwiema cewkami wybór przewodu ma znaczenie. Podłączenie do jednej z nich może działać, ale miernik musi być ustawiony zgodnie z liczbą impulsów, jakie faktycznie otrzymuje. Zdarza się też, że fabryczny obrotomierz korzysta ze wspólnego przewodu sterującego, którego nie należy utożsamiać z zaciskiem „-” bez sprawdzenia schematu.
Jak wykonać podłączenie krok po kroku
Do pracy przygotowuję multimetr, zaciskarkę lub lutownicę, koszulki termokurczliwe, kilka opasek i konektory dopasowane do instalacji. Przyda się także schemat elektryczny motocykla. Montaż zwykle zajmuje około 30-90 minut, zależnie od dostępu do cewki i sposobu poprowadzenia przewodów.
- Wyłącz zapłon i odłącz minus akumulatora. Zabezpiecz przewody tak, aby nie dotknęły przypadkowo masy.
- Przymocuj obrotomierz w miejscu, w którym nie zasłania kontrolek i nie jest narażony na wodę ani silne drgania.
- Znajdź przewód zasilający po stacyjce. Multimetr powinien pokazać około 12 V po włączeniu zapłonu i 0 V po jego wyłączeniu.
- Podłącz przewód masowy do solidnego punktu. Farba, rdza i luźna śruba potrafią powodować skaczącą wskazówkę.
- Odszukaj niskonapięciowy zacisk „-” cewki albo przewód sterujący wskazany w dokumentacji. Do niego dołącz przewód sygnałowy miernika.
- Jeśli obrotomierz ma osobny przewód podświetlenia, podłącz go do obwodu świateł lub do dodatkowego +12 V po stacyjce.
- Połącz akumulator, uruchom silnik i sprawdź wskazania na biegu jałowym oraz przy lekkim zwiększaniu obrotów.
Najlepiej wykonać odgałęzienie przy użyciu lutowania i koszulki termokurczliwej albo dobrej złączki zaciskowej. Zwykłe skręcenie przewodów i owinięcie taśmą może działać przez tydzień, ale wilgoć i wibracje szybko pokażą słabość takiego rozwiązania.
Przewód sygnałowy prowadź z dala od kabla wysokiego napięcia, regulatora napięcia i przewodów zasilających silnik rozrusznika. Długi, luźno wiszący przewód może zbierać zakłócenia, przez co wskazówka zaczyna drżeć lub pokazuje obroty nawet po wyłączeniu silnika.
Co zmienia zapłon CDI i układ dwóch cewek
W starszych układach stykowych i TCI zacisk „-” cewki jest zwykle dobrym punktem sygnałowym. W CDI sytuacja jest mniej przewidywalna. Moduł może sterować cewką krótkimi impulsami o charakterystyce, której prosty obrotomierz nie potrafi poprawnie odczytać.
Jeżeli po podłączeniu do cewki miernik nie reaguje, pokazuje połowę obrotów albo stale skacze, nie oznacza to od razu uszkodzenia. Możliwe rozwiązania to:
- podłączenie do dedykowanego wyjścia TACH w module zapłonowym,
- zastosowanie obrotomierza kompatybilnego z CDI,
- użycie konwertera sygnału między modułem a miernikiem,
- wybór modelu z czujnikiem indukcyjnym na przewodzie świecy.
W silniku czterosuwowym jeden cylinder może generować iskrę raz na dwa obroty wału, ale w niektórych układach iskra pojawia się także przy suwie wydechu. To tak zwana iskra tracona. Dla obrotomierza oznacza ona dwa razy więcej impulsów, dlatego samo podłączenie przewodu nie wystarczy, jeśli nie da się później ustawić właściwego trybu pracy.
Przy dwóch cewkach nie łącz przewodów sygnałowych obu cewek razem bez wyraźnej zgody producenta miernika. Takie połączenie może zniekształcić przebieg, przeciążać obwód sterujący albo generować podwójne wskazania. W razie wątpliwości wybieram dedykowany adapter tachometryczny, bo jest tańszy niż naprawa modułu zapłonowego.
Kalibracja i usuwanie błędnych wskazań
Po uruchomieniu silnika porównaj odczyt z danymi serwisowymi motocykla albo z drugim, sprawdzonym miernikiem. Nie oceniaj kalibracji wyłącznie po dźwięku silnika. Różnica między 1500 a 3000 obr./min na biegu jałowym jest łatwa do usłyszenia, ale subtelne przekłamanie przy wyższych obrotach już nie.
Jeśli obrotomierz pokazuje dokładnie dwa razy za dużo, najczęściej trzeba zmienić liczbę impulsów na obrót. Gdy wskazanie jest dwukrotnie za niskie, przyczyną może być wybór niewłaściwego trybu zapłonu albo pobieranie sygnału tylko z jednej części układu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brak wskazań | Brak zasilania, masy lub sygnału | Napięcie po stacyjce, ciągłość przewodów i punkt podłączenia |
| Wskazanie dwa razy za wysokie | Zła konfiguracja impulsów | Tryb 1/2/4 cylindry lub ustawienie PPR |
| Skacząca wskazówka | Zakłócenia albo słaba masa | Poprowadzenie przewodu, połączenia i odległość od kabla WN |
| Działa tylko po dodaniu gazu | Za niski lub niestabilny poziom sygnału | Kompatybilność z CDI i ewentualny konwerter |
| Obrotomierz resetuje się | Spadki napięcia lub złe zasilanie | Masę, stacyjkę, akumulator i zabezpieczenie obwodu |
Jeżeli miernik ma regulację czułości, zacznij od ustawienia zgodnego z instrukcją i zmieniaj je małymi krokami. Nie podłączaj przewodu sygnałowego na chybił trafił do zacisku „+” cewki. Niektóre urządzenia rzeczywiście wymagają takiego rozwiązania, ale musi to wynikać z dokumentacji danego modelu, a nie z przypadkowego poradnika.
Jak zabezpieczyć instalację na dłużej
Po pozytywnym teście zdejmij zbiornik lub osłony tylko wtedy, gdy jest to konieczne, i sprawdź, czy przewód nie zostanie przecięty przez krawędź ramy. Zostaw niewielki zapas przy kierownicy, aby skręt w obie strony nie napinał wiązki. Wszystkie połączenia powinny być odporne na wodę i drgania.
Jeśli obrotomierz ma własny bezpiecznik, zastosuj wartość wskazaną przez producenta. Gdy go nie ma, obwód zasilający warto zabezpieczyć osobnym bezpiecznikiem dobranym do poboru urządzenia, a nie dużym bezpiecznikiem „na zapas”. Przy zwarciu ma on odłączyć miernik, zanim ucierpi główna wiązka motocykla.
Najczęstszy błąd to przywiązanie przewodu do przewodów gazu, linki sprzęgła albo gorącego elementu silnika. Po kilku kilometrach może się okazać, że wskazania są poprawne, ale linka zaczyna pracować z oporem. Montaż kończę więc zawsze pełnym skrętem kierownicy, kontrolą luzu przewodów i krótką jazdą próbną.
Po podłączeniu liczy się właściwa interpretacja wskazań
W typowym układzie TCI lub stykowym zacznij od przewodu sygnałowego na zacisku „-” cewki, osobnej masy i zasilania po stacyjce. Przy CDI, dwóch cewkach albo niestandardowym module najpierw sprawdź dokumentację, ponieważ adapter może być konieczny. Sama obecność przewodu przy cewce nie gwarantuje kompatybilności.
Po montażu sprawdź trzy rzeczy: czy miernik nie resetuje się przy włączaniu świateł, czy wskazania rosną płynnie oraz czy zgadzają się z rzeczywistą konfiguracją zapłonu. Dobrze wykonane połączenie nie tylko pokazuje obroty, ale też pozostaje stabilne podczas deszczu, wibracji i codziennej jazdy.
