Po zdjęciu siedzenia albo schowka w skuterze 4T łatwo zobaczyć kilka podobnych przewodów i pomylić dopływ paliwa z podciśnieniem. Poniżej pokazuję, jak rozpoznać każdy wężyk, gdzie go podłączyć oraz jak sprawdzić układ po montażu, szczególnie w popularnych silnikach GY6 50, 125 i 150 cm³.
Najważniejsze połączenia decydujące o prawidłowej pracy silnika
- Gruby przewód paliwowy prowadzi do króćca dopływu paliwa w gaźniku.
- Cienki przewód podciśnienia łączy kolektor ssący z kranikiem podciśnieniowym.
- Odpowietrzenie i przelew gaźnika zwykle pozostają wolne i są skierowane w dół.
- Wężyk odmy biegnie najczęściej z pokrywy zaworów do obudowy filtra powietrza.
- Kolor przewodu nie jest pewnym oznaczeniem. Liczy się jego średnica, miejsce podłączenia i funkcja.
Najpierw rozpoznaj układ w swoim skuterze
Najczęściej spotykany schemat dotyczy gaźnika CV, czyli gaźnika z membraną podciśnieniową, oraz automatycznego kranika paliwa. Taki kranik otwiera dopływ benzyny dopiero wtedy, gdy silnik wytworzy podciśnienie w kolektorze. Dzięki temu paliwo nie płynie bez przerwy po wyłączeniu silnika.
Nie każdy skuter 4T ma jednak identyczny układ. W niektórych modelach występuje kranik grawitacyjny, osobna pompka paliwa, dodatkowy zawór podciśnieniowy albo układ ograniczania emisji spalin. Dlatego traktuję poniższy opis jako schemat typowy, a nie zamiennik instrukcji serwisowej konkretnego modelu.
| Element | Jak go rozpoznać | Typowa funkcja |
|---|---|---|
| Przewód paliwowy | Najczęściej grubszy, prowadzi od zbiornika lub kranika | Doprowadza benzynę do gaźnika |
| Przewód podciśnienia | Cieńszy, podłączony do króćca kolektora ssącego | Otwiera kranik podciśnieniowy |
| Odpowietrzenie gaźnika | Cienki króciec z boku lub górnej części gaźnika | Wyrównuje ciśnienie w komorze pływakowej |
| Przelew lub spust | Króciec przy dolnej części komory pływakowej | Odprowadza nadmiar paliwa albo umożliwia opróżnienie komory |
| Odma silnika | Przewód wychodzący z pokrywy zaworów | Odprowadza opary oleju do airboxu |
Na początku sprawdzam też, czy skuter rzeczywiście ma gaźnik. Nowsze wersje niektórych modeli 50 cm³ wyglądają podobnie, ale korzystają z wtrysku paliwa. W takim przypadku nie należy szukać klasycznego kranika podciśnieniowego ani podłączać przewodów według schematu GY6.

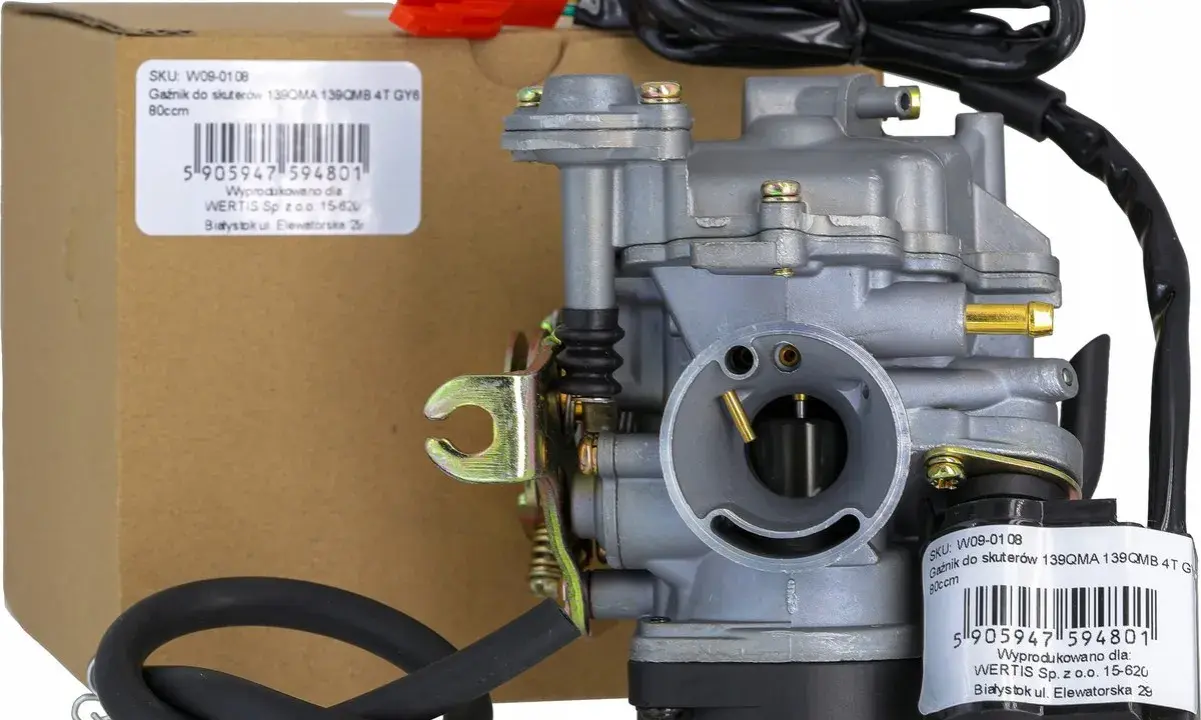

Typowy schemat podłączenia przewodów do gaźnika
W popularnym układzie GY6 paliwo płynie ze zbiornika do kranika podciśnieniowego, a stamtąd do króćca paliwowego gaźnika. Podciśnienie biegnie osobnym, cienkim przewodem z kolektora ssącego do małego króćca kranika. Te dwa przewody pełnią zupełnie różne funkcje i ich zamiana sprawi, że silnik zwykle nie dostanie paliwa.
ZBIORNIK PALIWA
|
v
KRANIK PODCIŚNIENIOWY ---- gruby przewód paliwa ----> GAŹNIK
^
|
cienki przewód podciśnienia
|
KOLEKTOR SSĄCY
GAŹNIK:
- odpowietrzenie -> swobodnie w dół
- przelew/spust -> swobodnie w dół
- odma silnika -> najczęściej do obudowy filtra powietrza| Przewód | Skąd | Dokąd | Co się stanie przy błędnym podłączeniu |
|---|---|---|---|
| Paliwowy | Wyjście kranika lub filtr paliwa | Największy króciec gaźnika | Brak paliwa, gaśnięcie, trudny rozruch |
| Podciśnienia | Króciec kolektora ssącego | Mały króciec kranika | Kranik nie otworzy dopływu paliwa |
| Odpowietrzający | Króciec gaźnika | Bez podłączenia do kranika, w dół | Dławienie po zaślepieniu lub przelewanie przy zatkaniu |
| Przelewowy | Dół komory pływakowej | W dół, poza silnik | Paliwo może trafić na gorące elementy albo do filtra |
Jeżeli masz wątpliwości, nie kieruj się wyłącznie kolorem przewodu. W chińskich skuterach kolory bywają przypadkowe, a poprzedni właściciel mógł wymienić wężyk na zupełnie inny. Miejsce, średnica i przebieg przewodu mówią znacznie więcej niż jego barwa.
Jak podłączyć wężyki krok po kroku
- Zabezpiecz skuter. Ustaw go na równej powierzchni, wyłącz zapłon i pracuj z dala od ognia. Benzyna łatwo zapala się od iskry, papierosa, lampy halogenowej czy rozgrzanego wydechu.
- Zidentyfikuj króćce. Największy króciec na gaźniku jest zwykle wejściem paliwa. Małe króćce z boku lub u góry służą najczęściej do odpowietrzania albo podciśnienia.
- Podłącz paliwo. Przewód z wyjścia kranika, często poprowadzony przez filtr, załóż na króciec paliwowy gaźnika. Wąż powinien wejść ciasno i zostać zabezpieczony opaską.
- Podłącz podciśnienie. Cienki przewód z króćca kolektora ssącego połącz z małym króćcem kranika. Nie podłączaj go do odpowietrzenia gaźnika.
- Poprowadź wolne przewody. Odpowietrzenie i przelew skieruj w dół, z dala od wydechu oraz elementów ruchomych. Nie zatykaj ich śrubką ani załamanym końcem.
- Sprawdź odmę. Przewód z pokrywy zaworów powinien trafić do odpowiedniego króćca airboxu. To nie jest przewód paliwowy ani odpowietrzenie komory pływakowej.
- Skontroluj ułożenie. Wężyk nie może być ściśnięty między ramą a gaźnikiem. Nawet częściowe załamanie przewodu paliwa może ograniczyć przepływ przy większym obciążeniu.
Do benzyny stosuję przewody odporne na paliwo, a nie przypadkowy miękki wężyk silikonowy. Typowe średnice spotykane w małych skuterach to około 3-5 mm dla podciśnienia i około 5-6 mm dla paliwa, ale przed zakupem najlepiej zmierzyć średnicę króćca oraz starego przewodu.
Po podłączeniu można sprawdzić kranik. Przy wyłączonym silniku paliwo nie powinno swobodnie płynąć z wyjścia kranika. Po wytworzeniu podciśnienia na cienkim przewodzie paliwo powinno pojawić się na wyjściu. Do testu używam ręcznej pompki podciśnieniowej albo krótkiego odcinka czystego przewodu, zachowując dużą ostrożność.
Objawy błędnego podłączenia i szybka diagnoza
Silnik kręci, ale nie odpala
Najpierw sprawdzam, czy do gaźnika rzeczywiście dociera paliwo. Jeżeli kranik jest podciśnieniowy, sam fakt, że przewód paliwowy jest pełny lub pusty, nie daje jeszcze pewnej odpowiedzi. Trzeba sprawdzić cienki przewód oraz szczelność króćca w kolektorze.
Brak podciśnienia może wynikać z pękniętego wężyka, nieszczelnego kolektora albo źle założonej zaślepki. W takiej sytuacji gaźnik może być sprawny, ale komora pływakowa pozostanie pusta.
Gaźnik przelewa paliwo
Jeśli benzyna wypływa z dolnego przewodu, najpierw sprawdzam, czy to prawidłowy przelew, czy nieszczelność przy komorze pływakowej. Ciągły wypływ zwykle oznacza problem z zaworkiem iglicowym, pływakiem albo zabrudzeniem gniazda, a nie samą obecność przewodu przelewowego.
Nie wolno zaślepiać przelewu, żeby zatrzymać benzynę. To tylko ukrywa problem i może doprowadzić do podniesienia poziomu paliwa w gaźniku. W skrajnym przypadku benzyna przedostaje się do cylindra, a potem rozcieńcza olej silnikowy.
Skuter odpala i po chwili gaśnie
Ten objaw często pojawia się po zamianie przewodu paliwa z przewodem podciśnienia albo po zagięciu wężyka przy montażu schowka. Silnik zużywa wtedy paliwo zgromadzone w komorze, ale nie dostaje kolejnej porcji ze zbiornika.
Podobne zachowanie powoduje zatkane odpowietrzenie zbiornika. Gdy po kilku minutach jazdy skuter gaśnie, można ostrożnie odkręcić korek paliwa. Jeżeli pojawi się charakterystyczne zasysanie powietrza, problem może leżeć po stronie odpowietrzenia zbiornika, nie gaźnika.
Przeczytaj również: Skuter 50 - Ciśnienie w oponach - Jak sprawdzić i dlaczego to ważne?
Silnik dławi się po dodaniu gazu
Zaślepiony lub źle poprowadzony przewód odpowietrzający gaźnika zaburza pracę komory pływakowej. Dławienie może też powodować nieszczelność przewodu podciśnienia, ale nie należy od razu regulować śruby mieszanki. Najpierw trzeba przywrócić prawidłowe połączenia i szczelność układu.
Różnice między skuterami 4T, o których łatwo zapomnieć
W silnikach GY6 50 cm³ układ jest zazwyczaj prosty. W wersjach 125 i 150 cm³ można spotkać dodatkowe króćce, większy gaźnik, osobny zawór podciśnieniowy lub pompkę paliwa. Większa liczba wężyków nie oznacza, że wszystkie powinny trafić do gaźnika.
Osobno trzeba traktować przewody układu odpowietrzania skrzyni korbowej i systemu dopalania spalin. Przewód odmy najczęściej łączy pokrywę zaworów z airboxem, natomiast dodatkowy przewód emisji może prowadzić do zaworu przy głowicy lub kolektorze. Podłączenie go do przypadkowego króćca gaźnika może rozregulować mieszankę.
Spotyka się również gaźniki z króćcem, który wygląda jak nieużywany. Czasem jest to port podciśnienia przeznaczony do konkretnej wersji silnika, a czasem fabrycznie zaślepiony kanał. Nie usuwam zaślepki bez porównania z instrukcją lub identycznym gaźnikiem, bo otwarcie niewłaściwego portu może powodować fałszywe powietrze.
| Wariant układu | Co zwykle występuje | Na co uważać |
|---|---|---|
| GY6 50 z kranikiem podciśnieniowym | Przewód paliwa, podciśnienia, odpowietrzenie, przelew | Nie zamienić dwóch pierwszych przewodów |
| GY6 125/150 z dodatkowymi zaworami | Więcej przewodów podciśnienia i czasem pompka paliwa | Sprawdzić przebieg każdego przewodu według modelu |
| Układ z kranikiem grawitacyjnym | Bez przewodu sterującego podciśnieniem | Zamknięcie paliwa może odbywać się ręcznie |
| Skuter z wtryskiem | Wtryskiwacz, pompa paliwa, przewody elektryczne | Nie stosować schematu gaźnikowego |
Kontrola po montażu bez zgadywania
Po złożeniu układu oglądam wszystkie połączenia przed uruchomieniem. Nie powinno być wilgotnych plam przy króćcu gaźnika, kraniku ani filtrze paliwa. Przewody muszą być oddalone od wydechu, a ich końce nie mogą zwisać na pasek napędowy lub koło.
- sprawdź, czy przewód paliwa jest założony na największy króciec gaźnika,
- upewnij się, że podciśnienie idzie z kolektora do kranika,
- zostaw odpowietrzenie i przelew drożne,
- uruchom silnik i obserwuj połączenia przez kilka minut,
- po jeździe sprawdź, czy olej nie pachnie benzyną i czy jego poziom nie wzrósł.
Jeżeli po naprawie skuter nadal nie odpala, nie skracam losowo przewodów i nie kręcę wszystkimi śrubami regulacyjnymi. Najpierw sprawdzam kolejno paliwo, podciśnienie, odpowietrzenie, iskrę i dopiero potem regulację gaźnika. Prawidłowy schemat wężyków jest warunkiem startu silnika, ale nie zastąpi czystych dysz, sprawnego zaworka iglicowego i szczelnego kolektora.
Prosty sposób na uniknięcie pomyłki przy kolejnym demontażu
Przed zdjęciem gaźnika robię jedno zdjęcie z każdej strony i naklejam na przewody małe oznaczenia: paliwo, podciśnienie, odpowietrzenie oraz przelew. To zajmuje mniej niż minutę, a przy następnym czyszczeniu eliminuje zgadywanie, szczególnie gdy kilka wężyków ma ten sam kolor.
Najważniejsza zasada jest prosta: paliwo łączy zbiornik z gaźnikiem, podciśnienie steruje kranikiem, a przewody odpowietrzające pozostają drożne. Jeżeli układ w Twoim skuterze ma dodatkowe zawory lub nietypowe króćce, bezpieczniej porównać go z dokumentacją konkretnego modelu niż kierować się wyglądem przewodów.
