Jak sprawdzić ładowanie w motocyklu? Samodzielna diagnoza krok po kroku

Dla każdego motocyklisty, niezależnie od doświadczenia, umiejętność samodzielnego sprawdzenia układu ładowania w motocyklu to absolutna podstawa. Pozwala ona nie tylko na szybką diagnozę potencjalnych problemów, ale także na uniknięcie kosztownych napraw i nieprzyjemnych sytuacji na drodze, gdy rozładowany akumulator uniemożliwia dalszą jazdę. W tym artykule przedstawię Ci praktyczny poradnik krok po kroku, dzięki któremu z łatwością zweryfikujesz stan ładowania w swoim jednośladzie.

Dlaczego kontrola ładowania to absolutna podstawa dla każdego motocyklisty?

Regularna kontrola układu ładowania w motocyklu to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i niezawodności Twojej maszyny. Sprawnie działający układ ładowania gwarantuje, że akumulator jest zawsze odpowiednio naładowany, co jest kluczowe dla bezproblemowego rozruchu silnika i prawidłowego działania wszystkich systemów elektrycznych – od świateł po systemy wtryskowe czy ABS. Zaniedbanie tego aspektu może prowadzić do nagłego unieruchomienia motocykla w najmniej odpowiednim momencie, a także do uszkodzenia drogich podzespołów.

Najczęstsze sygnały, że z ładowaniem coś jest nie tak, to:

• Szybkie rozładowywanie się akumulatora, nawet po krótkim postoju.
• Problemy z uruchomieniem silnika, objawiające się "słabym kręceniem" rozrusznika.
• Przygasanie lub migotanie świateł, szczególnie zauważalne na niskich obrotach silnika.
• Spadek mocy lub gaśnięcie motocykla podczas jazdy, co może być bardzo niebezpieczne.
• Częste przepalanie się żarówek, co często wskazuje na zbyt wysokie napięcie w instalacji.
• Przegrzewanie się regulatora napięcia, które możesz wyczuć dotykając go (ostrożnie!).

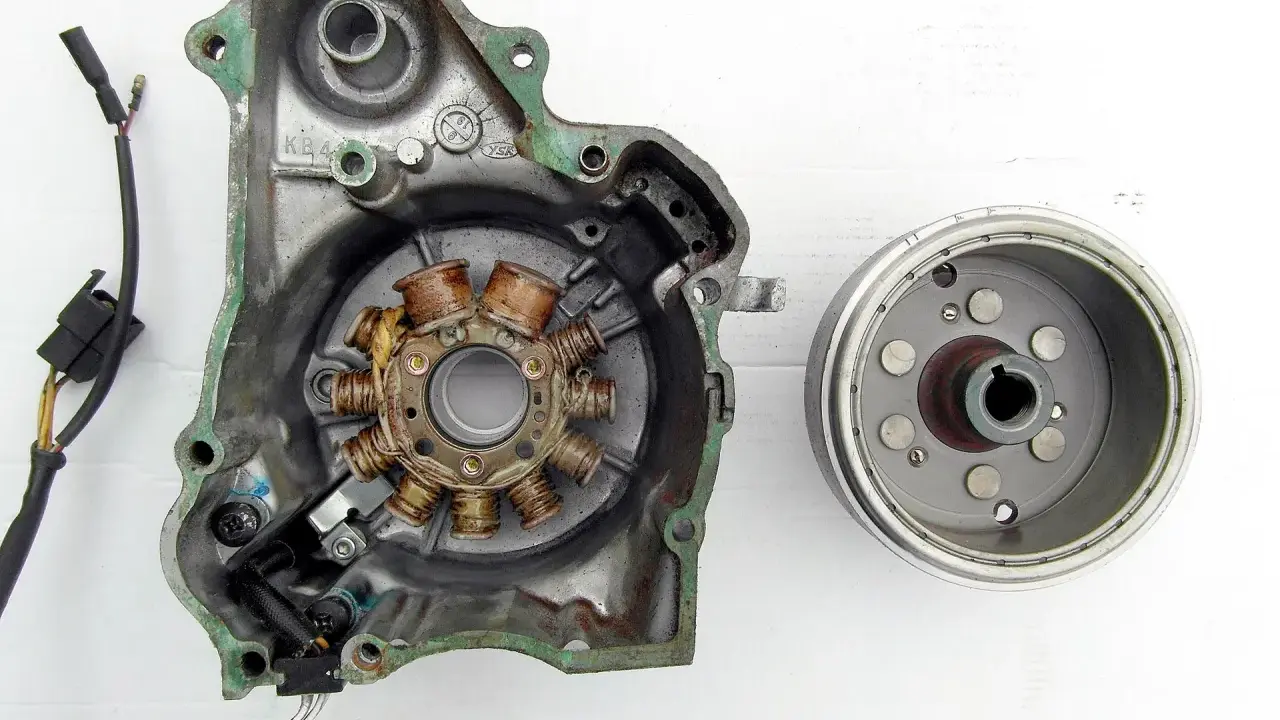

Zanim przejdziemy do diagnostyki, warto zrozumieć, jak działa ten kluczowy układ. W motocyklu składa się on z trzech głównych komponentów: alternatora (często nazywanego statorem), regulatora napięcia (zintegrowanego z prostownikiem) oraz akumulatora. Alternator jest odpowiedzialny za wytwarzanie prądu przemiennego (AC) podczas pracy silnika. Następnie regulator napięcia, który zawiera prostownik, przekształca ten prąd z przemiennego na stały (DC) i jednocześnie utrzymuje jego napięcie na stałym, bezpiecznym poziomie. Ma to na celu zarówno zasilanie całej instalacji elektrycznej motocykla, jak i efektywne ładowanie akumulatora. Kiedy jeden z tych elementów zawodzi, cały system traci swoją sprawność.

Niezbędnik diagnosty: Jakie narzędzie będzie Ci potrzebne do sprawdzenia ładowania?

Do rzetelnej i precyzyjnej diagnostyki układu ładowania w motocyklu potrzebujesz jednego, podstawowego narzędzia: multimetru, zwanego również miernikiem uniwersalnym. To urządzenie jest absolutnie niezbędne, ponieważ pozwala na pomiar napięcia, prądu i oporu, co jest kluczowe do zlokalizowania problemu. Bez multimetru Twoje możliwości diagnostyczne będą bardzo ograniczone, a wszelkie próby naprawy mogą okazać się strzałem w ciemno i prowadzić do niepotrzebnych kosztów.

Multimetr dla początkujących

Jeśli dopiero zaczynasz swoją przygodę z multimetrem, nie martw się – jego obsługa do pomiaru napięcia ładowania jest bardzo prosta. Przede wszystkim, musisz ustawić multimetr na pomiar napięcia stałego (DCV) – zazwyczaj symbolizowane jest to literą "V" z prostą linią nad nią lub obok niej. Ważne jest, aby wybrać odpowiedni zakres pomiarowy. Dla motocykla, gdzie napięcie nominalne wynosi 12V, najlepiej ustawić zakres na 20V. Upewnienie się, że multimetr jest prawidłowo ustawiony, to pierwszy krok do wiarygodnych wyników. Pamiętaj, że wszystkie pomiary będziemy wykonywać bezpośrednio na klemach akumulatora, co jest najprostszym i najbardziej miarodajnym sposobem.

Bezpieczeństwo przede wszystkim

Praca z elektrycznością, nawet niskonapięciową, zawsze wymaga ostrożności. Zanim przystąpisz do jakichkolwiek pomiarów elektrycznych w motocyklu, upewnij się, że:

• Zapłon motocykla jest wyłączony, gdy nie jest to wymagane do pomiaru.
• Motocykl stoi stabilnie na równej powierzchni, najlepiej na centralnej podstawce lub podnośniku.
• Pracujesz w dobrze wentylowanym miejscu, zwłaszcza jeśli akumulator jest typu kwasowo-ołowiowego i może wydzielać gazy.
• Unikasz wszelkich zwarć – nie dopuść do zetknięcia się sond pomiarowych z innymi elementami metalowymi lub ze sobą.
• Masz na sobie odpowiednią odzież ochronną, a przede wszystkim ochronę oczu, na wypadek niekontrolowanego wycieku elektrolitu z akumulatora. Warto również założyć rękawiczki.

Pamiętaj, że ostrożność to podstawa, a przestrzeganie tych zasad zapewni bezpieczeństwo Tobie i Twojemu motocyklowi.

Diagnostyka ładowania krok po kroku: Prosty test, który wykonasz w 5 minut

Teraz, gdy masz już multimetr i wiesz, jak go ustawić, przejdźmy do konkretów. Przedstawię Ci trzy kluczowe kroki diagnostyczne, które pozwolą Ci szybko ocenić stan układu ładowania Twojego motocykla. Pamiętaj, aby wykonywać pomiary dokładnie i w podanej kolejności.

1. Krok 1: Test napięcia spoczynkowego

   Zacznij od pomiaru napięcia na akumulatorze, gdy silnik jest całkowicie wyłączony, a motocykl stoi od dłuższego czasu (najlepiej kilka godzin, aby napięcie się ustabilizowało). Podłącz czerwoną sondę multimetru do plusowej klemy akumulatora, a czarną do minusowej. W pełni naładowany i sprawny akumulator powinien wykazywać napięcie w zakresie 12,6V - 12,8V. Jeśli odczyt jest poniżej 12,2V, oznacza to, że akumulator jest rozładowany i należy go najpierw naładować prostownikiem. Dalsze testy przy rozładowanym akumulatorze mogą dać fałszywe wyniki dotyczące ładowania.

2. Krok 2: Pomiar na wolnych obrotach

   Po upewnieniu się, że akumulator jest naładowany, uruchom silnik motocykla i pozwól mu pracować na wolnych obrotach. Ponownie zmierz napięcie na klemach akumulatora. W tym momencie napięcie powinno wzrosnąć w stosunku do napięcia spoczynkowego, zazwyczaj do wartości w przedziale 13,0V - 13,5V. Jest to pierwszy sygnał, że alternator zaczyna wytwarzać prąd, a regulator próbuje go przetwarzać.

3. Krok 3: Kluczowy test pod obciążeniem (4000-5000 obr. /min)

   Ten test jest najważniejszy. Utrzymaj obroty silnika na poziomie około 4000-5000 obr./min. Włącz światła drogowe (długie), aby dodatkowo obciążyć układ elektryczny. Ponownie zmierz napięcie na klemach akumulatora. Prawidłowe napięcie ładowania w tych warunkach powinno mieścić się w zakresie 13,8V - 14,5V. W niektórych modelach motocykli, według danych, np. Moto46.pl, dopuszczalne jest nawet do 14,8V, jednak zawsze warto sprawdzić specyfikację producenta Twojego motocykla. Jeśli w tym kluczowym teście napięcie mieści się w podanym zakresie, oznacza to, że Twój układ ładowania pracuje prawidłowo. Te pomiary stanowią podstawę do dalszej interpretacji i pomogą Ci zidentyfikować, czy problem w ogóle występuje i w jakim kierunku szukać jego przyczyny.

Analiza wyników: Co oznaczają konkretne wartości napięcia?

Po wykonaniu pomiarów multimetrem, kluczowe jest prawidłowe zinterpretowanie uzyskanych wartości. To właśnie one wskażą, czy Twój motocykl ma problem z ładowaniem i gdzie należy szukać jego źródła. Poniżej przedstawiam tabelę oraz szczegółowe wyjaśnienia:

Napięcie na klemach akumulatora (4000-5000 obr./min)	Interpretacja	Możliwe przyczyny / Konsekwencje
13,8V – 14,5V (do 14,8V)	Prawidłowe ładowanie	Układ ładowania pracuje poprawnie.
Poniżej 13,5V	Zbyt niskie ładowanie lub brak ładowania	Uszkodzony regulator napięcia, uszkodzony stator (alternator), problemy z połączeniami (zaśniedziałe styki, uszkodzone przewody), zużyty akumulator.
Powyżej 14,8V - 15V	Zbyt wysokie ładowanie (przeładowywanie)	Prawie zawsze uszkodzony regulator napięcia. Prowadzi do uszkodzenia akumulatora i elektroniki.

Prawidłowe ładowanie

Jeśli podczas testu pod obciążeniem (4000-5000 obr./min) multimetr wskazuje wartości w zakresie 13,8V - 14,5V (lub do 14,8V, w zależności od specyfikacji Twojego modelu), możesz odetchnąć z ulgą. Oznacza to, że Twój układ ładowania pracuje prawidłowo. Akumulator jest efektywnie ładowany, a cała instalacja elektryczna otrzymuje stabilne napięcie, co jest gwarancją bezawaryjnej jazdy.

Problem: Napięcie za niskie (poniżej 13,5V)

Odczyt poniżej 13,5V podczas testu pod obciążeniem to jasny sygnał, że ładowanie jest niewystarczające lub całkowicie go brakuje. W takiej sytuacji akumulator nie jest prawidłowo doładowywany, co w konsekwencji prowadzi do jego stopniowego rozładowywania i problemów z uruchomieniem motocykla. Najbardziej prawdopodobne przyczyny to uszkodzony regulator napięcia, uszkodzony stator (alternator), lub, co często jest pomijane, problemy z połączeniami elektrycznymi, takimi jak zaśniedziałe styki czy uszkodzone przewody. Warto zacząć od sprawdzenia tych ostatnich, zanim zdecydujesz się na wymianę droższych komponentów.

Problem: Napięcie za wysokie (powyżej 14,8V - 15V)

To bardzo niebezpieczny sygnał, którego nie wolno ignorować. Zbyt wysokie napięcie oznacza, że akumulator jest przeładowywany. Prawie zawsze wskazuje to na awarię regulatora napięcia, który nie jest w stanie prawidłowo obniżyć i stabilizować napięcia generowanego przez alternator. Konsekwencje przeładowania mogą być poważne: od szybkiego uszkodzenia akumulatora (może się zagotować, a nawet eksplodować), przez przepalanie żarówek, aż po uszkodzenie delikatnej elektroniki w motocyklu. W takiej sytuacji należy jak najszybciej podjąć działania naprawcze, najlepiej rozpoczynając od wymiany regulatora.

Główni podejrzani na celowniku: Jak odróżnić awarię regulatora od usterki alternatora?

Kiedy wyniki pomiarów wskazują na problem z ładowaniem, często pojawia się pytanie: co dokładnie jest uszkodzone – regulator napięcia czy alternator (stator)? Precyzyjna diagnoza pozwoli uniknąć niepotrzebnych kosztów i wymiany sprawnych części.

Kiedy wszystko wskazuje na regulator napięcia?

Jeśli Twoje pomiary wykazały zbyt wysokie napięcie ładowania (powyżej 14,8V - 15V), to praktycznie bez wątpienia winowajcą jest uszkodzony regulator napięcia. Jego zadaniem jest właśnie stabilizacja napięcia, a jeśli tego nie robi, to oznacza, że nie działa prawidłowo. Oprócz wysokiego napięcia, uszkodzony regulator może objawiać się również innymi symptomami, takimi jak: przegrzewanie się samego regulatora (możesz wyczuć to dotykiem), częste przepalanie żarówek, a w skrajnych przypadkach nawet "bulgotanie" akumulatora, spowodowane gotowaniem się elektrolitu.

Jak sprawdzić, czy alternator (stator) w ogóle wytwarza prąd? Test napięcia zmiennego (AC)

Jeśli ładowania brak (napięcie na akumulatorze nie wzrasta na obrotach silnika), problem może leżeć zarówno po stronie regulatora, jak i alternatora. Aby to rozróżnić, musisz sprawdzić sam alternator. 1. Zlokalizuj kostkę łączącą alternator z regulatorem napięcia. Zazwyczaj jest to trójprzewodowa kostka wychodząca z silnika. 2. Odłącz ją. 3. Ustaw multimetr na pomiar napięcia zmiennego (ACV), najlepiej w zakresie 200V. 4. Uruchom silnik. 5. Zmierz napięcie między każdą parą przewodów wychodzących z alternatora (np. 1-2, 1-3, 2-3). 6. Napięcie AC powinno rosnąć wraz ze wzrostem obrotów silnika i być podobne dla każdej pary przewodów (np. 20-30V na wolnych obrotach, a 50-70V lub więcej na 5000 obr./min, w zależności od modelu). Jeśli alternator generuje prawidłowe napięcie zmienne, które rośnie wraz z obrotami, a na akumulatorze nadal nie ma prawidłowego ładowania, oznacza to, że uszkodzony jest regulator napięcia. Jeśli natomiast alternator nie wytwarza napięcia lub jest ono znacznie zaniżone, to on jest problemem.

Zanim wymienisz części za setki złotych – sprawdź te "drobnostki", które często psują ładowanie

Wielokrotnie widziałem, jak motocykliści wydawali spore pieniądze na nowe regulatory czy alternatory, podczas gdy problem leżał w banalnej usterce. Zanim zdecydujesz się na drogie części, zawsze sprawdź te elementy:

• Czystość i dokręcenie klem akumulatora: Luźne lub zaśniedziałe klemy to jeden z najczęstszych powodów słabego ładowania. Oczyść je dokładnie i upewnij się, że są mocno dokręcone.
• Stan przewodu masowego: Sprawdź, czy przewód masowy akumulatora (zazwyczaj czarny) jest czysty, nieuszkodzony i solidnie przymocowany do ramy motocykla. Zła masa to bardzo częsta przyczyna problemów elektrycznych.
• Stan kostek i złączy elektrycznych: Wibracje, wilgoć i czas mogą powodować korozję lub poluzowanie złączy, zwłaszcza tych prowadzących do regulatora i alternatora. Sprawdź je, oczyść i ewentualnie zabezpiecz preparatem do styków elektrycznych.

Te proste, a często pomijane sprawdzenia, mogą zaoszczędzić Ci wiele frustracji i pieniędzy.

Profilaktyka to podstawa: Co robić, by układ ładowania działał bezawaryjnie przez lata?

Poświęcenie chwili uwagi układowi ładowania może znacząco wydłużyć jego żywotność i zapewnić bezproblemową eksploatację motocykla. Profilaktyka jest tu kluczowa, a kilka prostych czynności konserwacyjnych może uchronić Cię przed poważnymi awariami.

Regularna kontrola styków i przewodów – prosta czynność, która zapobiega wielu awariom

Jak już wspomniałem, luźne lub skorodowane połączenia elektryczne są częstą przyczyną problemów z ładowaniem. Dlatego tak ważne jest, aby regularnie, na przykład raz w sezonie lub przy okazji innych prac serwisowych, kontrolować stan wszystkich połączeń. Skup się szczególnie na klemach akumulatora, przewodach masowych (zarówno przy akumulatorze, jak i przy punkcie mocowania do ramy) oraz kostkach i złączach prowadzących do regulatora napięcia i alternatora. Korozja zwiększa opór elektryczny, co prowadzi do spadków napięcia i nadmiernego nagrzewania się, a w konsekwencji do uszkodzeń. Czyszczenie tych elementów i zabezpieczanie ich smarem dielektrycznym lub wazeliną techniczną to prosta, ale niezwykle skuteczna metoda zapobiegania awariom.

Przeczytaj również: Jakie ciśnienie w oponach motocyklowych - klucz do bezpieczeństwa?

Jak dbać o akumulator, aby służył jak najdłużej?

Akumulator jest sercem układu elektrycznego i jego prawidłowa konserwacja ma bezpośredni wpływ na sprawność ładowania. Oto kilka porad, jak dbać o akumulator motocyklowy:

• Używaj ładowarki podtrzymującej: W okresach dłuższego postoju motocykla, zwłaszcza zimą, podłącz akumulator do inteligentnej ładowarki podtrzymującej. Zapobiegnie to głębokiemu rozładowaniu i zasiarczeniu płyt, znacząco wydłużając żywotność akumulatora.
• Unikaj głębokiego rozładowania: Staraj się nie dopuszczać do sytuacji, w której akumulator jest całkowicie rozładowany. Każde takie zdarzenie skraca jego żywotność.
• Sprawdzaj poziom elektrolitu: Jeśli posiadasz akumulator kwasowo-ołowiowy z możliwością uzupełniania (nie dotyczy akumulatorów żelowych czy AGM), regularnie sprawdzaj poziom elektrolitu i w razie potrzeby uzupełniaj go wodą destylowaną.
• Utrzymuj akumulator w czystości: Czysta obudowa akumulatora i klemy zapobiegają upływom prądu i korozji.

Dbałość o te elementy znacząco wydłuży żywotność całego układu ładowania i zapewni Ci spokój ducha na drodze.
