Kierunek montażu tłoka 4T - klucz do długowieczności silnika

Prawidłowy montaż tłoka w silniku czterosuwowym to jeden z tych etapów naprawy, który decyduje o długowieczności i niezawodności jednostki napędowej. Nawet niewielki błąd w orientacji tego kluczowego elementu może prowadzić do katastrofalnych konsekwencji, od przyspieszonego zużycia po całkowite zniszczenie silnika. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć niuanse montażu i uniknąć kosztownych pomyłek, bo jak słusznie zauważono, według danych Elektroda.pl, "błąd w tym zakresie może prowadzić do poważnej awarii".

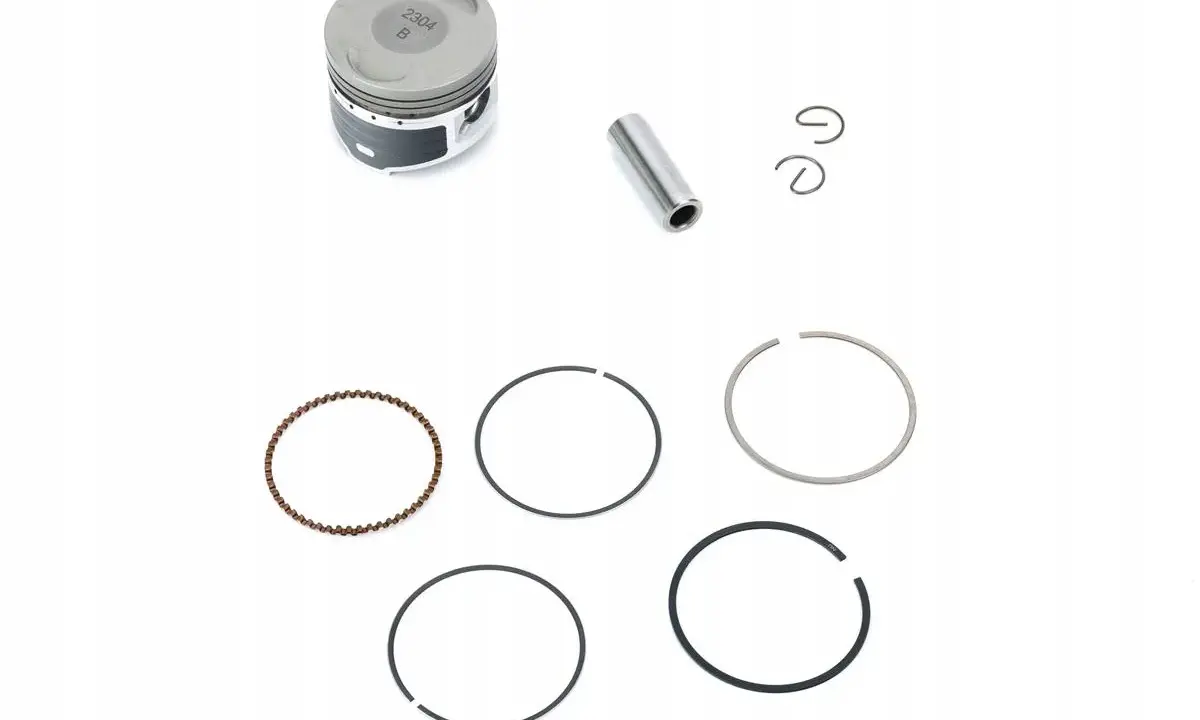

Dlaczego prawidłowy kierunek montażu tłoka 4T to absolutna podstawa

Prawidłowy montaż tłoka w silniku czterosuwowym (4T) jest kluczowy dla jego funkcjonowania, a błąd w tym zakresie może prowadzić do poważnej awarii. Kierunek montażu determinowany jest przez specyficzną budowę tłoka, która nie jest symetryczna. Tłok to nie jest prosty, obrotowo symetryczny element, który można zainstalować w dowolny sposób. Jego konstrukcja jest precyzyjnie zaprojektowana, aby współpracować z pozostałymi ruchomymi częściami silnika, a każda nieprawidłowość w montażu zaburza tę delikatną równowagę.

Krótka historia o tym, jak jeden błąd prowadzi do zniszczenia silnika: skutki odwrotnego montażu

Niewłaściwe zamontowanie tłoka to przepis na katastrofę. Początkowo silnik może pracować głośno, wydając metaliczne stuki, co jest sygnałem, że coś jest nie tak. W skrajnych przypadkach silnik może w ogóle się nie uruchomić. Jednak najgorszym scenariuszem jest trwała kolizja zaworów z tłokiem. To zjawisko, nazywane potocznie "spotkaniem zaworów z tłokiem", prowadzi do nieodwracalnego uszkodzenia obu tych elementów, a często również głowicy cylindrów i korbowodu. W efekcie, zamiast cieszyć się sprawnym silnikiem, stajemy przed wizją kosztownego remontu lub nawet konieczności wymiany całej jednostki napędowej. To pokazuje, jak ważna jest precyzja i zrozumienie każdego kroku podczas pracy z silnikiem.

Jak czytać znaki na denku tłoka? Twój przewodnik po oznaczeniach

Producenci silników, mając świadomość asymetrii tłoka i kluczowego znaczenia jego prawidłowej orientacji, umieszczają na denku specjalne oznaczenia. Ich zrozumienie jest absolutnie niezbędne do poprawnego montażu. Zawsze upewnij się, że denko tłoka jest czyste, aby wszystkie znaki były wyraźnie widoczne.

• Strzałka: To najczęściej spotykany i najbardziej intuicyjny znak. Strzałka na denku tłoka w silniku czterosuwowym zawsze musi być skierowana w stronę wydechu. Oznacza to, że po zamontowaniu tłoka, strzałka powinna wskazywać na otwór wydechowy w głowicy silnika.
• Napis "IN": Pochodzi od angielskiego słowa "inlet", czyli wlot. Jeśli na denku tłoka znajdziesz to oznaczenie, oznacza to, że ta strona tłoka musi być skierowana w stronę kolektora ssącego, czyli tam, gdzie znajduje się gaźnik lub wtryskiwacz.
• Napis "EX": To z kolei skrót od angielskiego słowa "exhaust", czyli wydech. Analogicznie do "IN", oznaczenie "EX" wskazuje, że ta strona tłoka powinna być skierowana w stronę zaworu wydechowego.
• Inne znaki: Czasami producenci stosują inne symbole, takie jak kropki, litery (inne niż IN/EX) czy unikalne wzory. W takich przypadkach zawsze zalecam konsultację z instrukcją serwisową konkretnego silnika. Jednakże, ogólną zasadą, którą często obserwuję, jest to, że pojedynczy znak, jeśli nie jest strzałką, również wskazuje stronę wydechową. Warto to jednak zawsze potwierdzić w dokumentacji technicznej.

Pamiętaj, że interpretacja tych znaków to podstawa. Nie ignoruj ich, bo są one Twoim najlepszym przewodnikiem w procesie montażu.

Kluczowe różnice konstrukcyjne: dlaczego tłok w silniku 4T jest asymetryczny

Zrozumienie, dlaczego tłok w silniku czterosuwowym jest asymetryczny, pomaga docenić wagę prawidłowego montażu. To nie jest kwestia estetyki, lecz inżynierii mającej na celu optymalizację pracy silnika i jego trwałości. Istnieją trzy główne powody tej asymetrii.

Przesunięcie osi sworznia tłokowego

Jedną z kluczowych cech konstrukcyjnych wielu tłoków jest celowe przesunięcie osi sworznia tłokowego względem osi symetrii tłoka. Nie jest to błąd konstrukcyjny, lecz przemyślane rozwiązanie. Jego głównym celem jest redukcja hałasu, potocznie zwanego "stukaniem tłoka", które może występować, gdy tłok zmienia kierunek ruchu w górnym martwym punkcie (GMP) i dolnym martwym punkcie (DMP). Przesunięcie to pomaga również w bardziej efektywnym zarządzaniu siłami bocznymi działającymi na płaszcz tłoka podczas suwu pracy. Gdy tłok jest zamontowany odwrotnie, siły te działają w niewłaściwy sposób, co prowadzi do przyspieszonego zużycia gładzi cylindra i samego tłoka, a także do wspomnianego wcześniej, irytującego i szkodliwego stukania.

Podcięcia pod zawory

Denko tłoka w silnikach czterosuwowych często posiada specjalne wgłębienia, czyli podcięcia. Ich rola jest krytyczna – tworzą one dodatkową przestrzeń dla grzybków zaworów, zapobiegając ich kolizji z tłokiem, zwłaszcza przy wysokich obrotach lub w przypadku nieprawidłowego rozrządu. Ponieważ zawór ssący i wydechowy w większości silników mają różne średnice (zazwyczaj ssący jest większy), podcięcia te również są asymetryczne. Oznacza to, że mają one różne kształty i głębokości, dopasowane do konkretnych zaworów. Zamontowanie tłoka odwrotnie sprawi, że podcięcia znajdą się pod niewłaściwymi zaworami. To nieuchronnie doprowadzi do kolizji, co skutkuje natychmiastowym i poważnym uszkodzeniem silnika, wymagającym kosztownej naprawy.

Geometria płaszcza tłoka a siły boczne

Płaszcz tłoka, czyli jego boczna powierzchnia, również nie jest idealnie symetryczny. Jego geometria jest precyzyjnie zaprojektowana, aby optymalnie współpracować z gładzią cylindra, minimalizując tarcie i zapewniając szczelność. Podczas pracy silnika, na tłok działają znaczne siły boczne, wynikające z kąta nachylenia korbowodu. Geometria płaszcza jest tak ukształtowana, aby te siły były rozkładane w sposób, który minimalizuje zużycie i zapewnia płynny ruch. Odwrotne zamontowanie tłoka sprawia, że płaszcz nie jest w stanie prawidłowo rozłożyć tych sił. Skutkuje to zwiększonym tarciem, przyspieszonym zużyciem zarówno tłoka, jak i cylindra, a w konsekwencji – spadkiem kompresji i ogólnej wydajności silnika.

Instrukcja montażu krok po kroku: jak uniknąć najczęstszych błędów

Montaż tłoka to precyzyjna operacja, która wymaga uwagi i cierpliwości. Oto kroki, które pomogą Ci wykonać ją prawidłowo, minimalizując ryzyko błędów.

1. Przygotowanie i weryfikacja: zanim włożysz tłok do cylindra

   Zanim przystąpisz do właściwego montażu, upewnij się, że wszystkie elementy są czyste i sprawdzone. Dokładnie oczyść denko tłoka z nagaru i wszelkich zanieczyszczeń, aby oznaczenia kierunku montażu były absolutnie wyraźne. Sprawdź stan pierścieni tłokowych, sworznia oraz korbowodu. Upewnij się, że gładź cylindra jest wolna od rys i zanieczyszczeń. To jest moment na ostatnią weryfikację wszystkich komponentów pod kątem uszkodzeń.

2. Orientacja tłoka względem korbowodu i cylindra – praktyczne wskazówki

   Teraz najważniejszy moment. Zgodnie z oznaczeniami na denku tłoka (strzałka, "IN" lub "EX"), zorientuj tłok w taki sposób, aby po zamontowaniu w cylindrze wskazywał odpowiedni kierunek. Pamiętaj, strzałka zawsze w stronę wydechu, "IN" w stronę ssania, "EX" w stronę wydechu. Następnie ostrożnie zamontuj tłok na korbowodzie, upewniając się, że sworzeń tłokowy jest prawidłowo zabezpieczony segerami. Na koniec, delikatnie wsuń tłok do cylindra, upewniając się, że pierścienie tłokowe są ściśnięte za pomocą specjalnego ściągacza. Cały czas kontroluj, czy oznaczenia na tłoku są skierowane w prawidłową stronę.

3. Montaż pierścieni – czy ich położenie również ma znaczenie dla kierunku tłoka?

   Chociaż pierścienie tłokowe same w sobie nie mają określonego "kierunku" montażu względem osi tłoka (poza tym, że niektóre mają oznaczenie "TOP" wskazujące górę), ich prawidłowe umiejscowienie na tłoku jest kluczowe. Ważne jest, aby przerwy w pierścieniach nie znajdowały się w jednej linii – zazwyczaj rozkłada się je co 120 stopni. Niektóre pierścienie mają również specyficzny kształt (np. stożkowy) i muszą być zamontowane we właściwym położeniu góra-dół (często oznaczone jako "TOP"). Prawidłowy montaż pierścieni uzupełnia ogólną orientację tłoka, zapewniając szczelność i minimalizując zużycie oleju.

Co się stanie, jeśli popełnisz błąd? Diagnoza i potencjalne koszty

Pierwszych objawów nieprawidłowego montażu

Jeśli tłok został zamontowany nieprawidłowo, silnik niemal natychmiast da o tym znać. Najczęściej spotykane objawy to:

• Głośna, metaliczna praca silnika: Charakterystyczne stukanie lub klekotanie, które jest wynikiem nieprawidłowego rozkładu sił na płaszczu tłoka lub, w najgorszym wypadku, kolizji z zaworami.
• Brak możliwości uruchomienia silnika: Jeśli kolizja zaworów z tłokiem jest natychmiastowa i poważna, silnik może po prostu odmówić współpracy, uniemożliwiając rozruch.
• Drgania i niestabilna praca: Niewłaściwe działanie tłoka może prowadzić do nierównomiernej pracy silnika i nadmiernych wibracji.

Od głośnego stukania po zablokowanie silnika – czarne scenariusze

Ignorowanie pierwszych objawów lub poważniejszy błąd w montażu prowadzi do eskalacji problemów. Czarne scenariusze obejmują:

• Trwała kolizja zaworów z tłokiem: Najbardziej drastyczny scenariusz. Zawory uderzają w denko tłoka, co prowadzi do ich pogięcia, pęknięcia, a także uszkodzenia samego tłoka.
• Zniszczenie tłoka: Tłok może pęknąć, stopić się lub ulec poważnym odkształceniom pod wpływem nieprawidłowych obciążeń termicznych i mechanicznych.
• Uszkodzenie głowicy i korbowodu: Siły powstałe podczas kolizji mogą przenieść się na głowicę cylindrów, powodując jej pęknięcia lub uszkodzenia gniazd zaworowych. Korbowód również może ulec wygięciu lub złamaniu.
• Przyspieszone zużycie gładzi cylindra: Niewłaściwa geometria płaszcza tłoka powoduje nadmierne tarcie i zużycie ścianek cylindra, co skutkuje spadkiem kompresji.
• Problemy z kompresją i ogólną wydajnością silnika: Nawet jeśli nie dojdzie do natychmiastowej katastrofy, silnik będzie pracował znacznie mniej efektywnie, zużywał więcej paliwa i oleju.

Przeczytaj również: Twój silnik 2T szwankuje? Regulacja gaźnika - pełny poradnik

Czy da się to naprawić? Analiza możliwych uszkodzeń i kosztów naprawy

Naprawa po nieprawidłowym montażu tłoka jest zazwyczaj możliwa, ale niemal zawsze wiąże się z wysokimi kosztami. Zakres uszkodzeń może być szeroki:

• Tłok: Wymiana uszkodzonego tłoka to podstawa.
• Zawory: Pogięte lub złamane zawory muszą zostać wymienione.
• Głowica cylindrów: Jeśli głowica została uszkodzona (np. pęknięcia, uszkodzone gniazda zaworowe), konieczna jest jej regeneracja, a w skrajnych przypadkach wymiana.
• Korbowód: Wygięty lub złamany korbowód również wymaga wymiany.
• Gładź cylindra: W przypadku poważnego zużycia gładzi cylindra, konieczne może być honowanie lub tulejowanie bloku silnika.

Koszty naprawy mogą szybko przekroczyć wartość samego silnika, a nawet całego pojazdu, co często prowadzi do decyzji o zakupie nowej jednostki napędowej. Według danych Elektroda.pl, "trwała kolizja zaworów z tłokiem, prowadząca do zniszczenia tłoka, zaworów, a nawet głowicy i korbowodu" to jeden z najdroższych scenariuszy naprawczych. Dlatego tak ważne jest, aby od samego początku podchodzić do montażu tłoka z najwyższą starannością i precyzją.
