Dobrze wykonana regulacja zaworów w motocyklu 125 4T poprawia rozruch, kulturę pracy i pomaga uniknąć kosztownej naprawy głowicy. W tym poradniku pokazuję, kiedy sprawdzić luz zaworowy, jak przygotować motocykl, ustawić tłok w GMP, wykonać pomiar oraz ocenić, czy można zrobić to samodzielnie.
Najważniejsze zasady prawidłowej regulacji zaworów
- Pomiar wykonuj na zimnym silniku, najlepiej po kilku godzinach postoju.
- Tłok ustaw w GMP na suwie sprężania, gdy oba zawory są zamknięte.
- Nie istnieje jedna uniwersalna wartość dla wszystkich motocykli 125 cm³.
- Za mały luz grozi utratą kompresji i wypaleniem zaworu, a za duży powoduje hałas.
- Po dokręceniu kontrnakrętki zawsze wykonaj ponowny pomiar.
Po co ustawiać luz zaworowy i po czym poznać problem

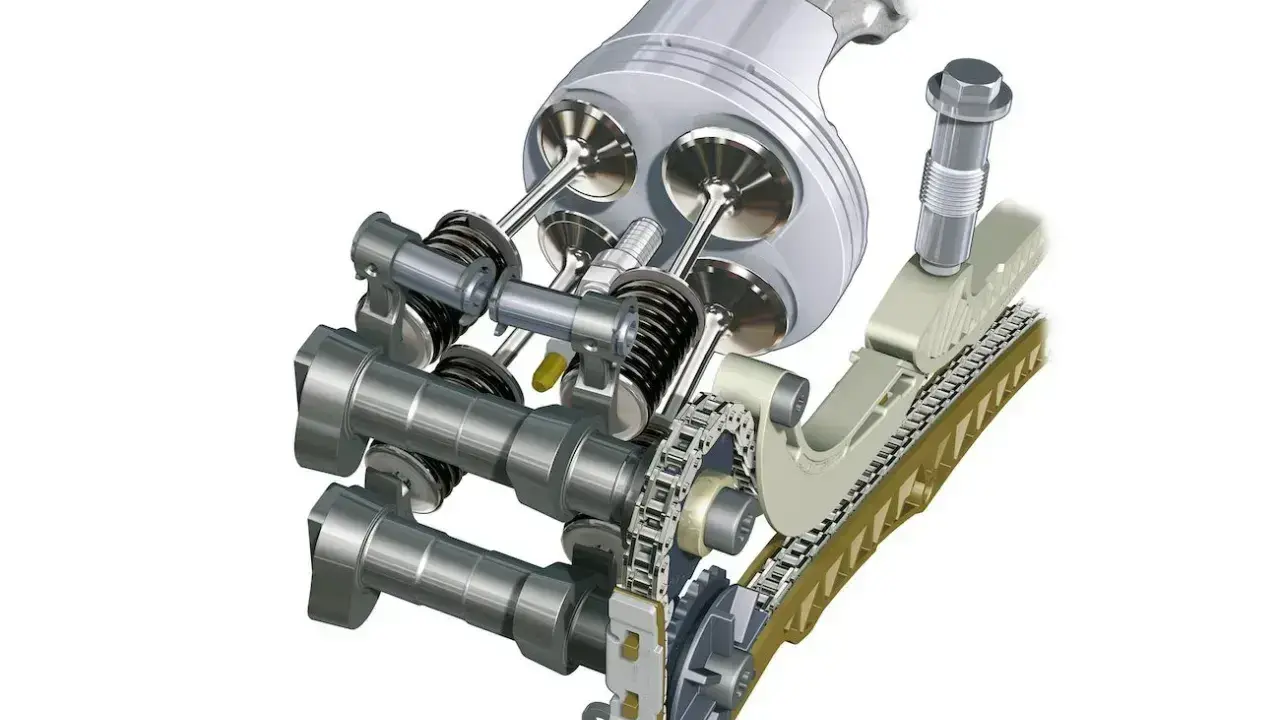

Luz zaworowy to niewielka szczelina między elementem sterującym rozrządu a trzonkiem zaworu. Jest potrzebna, ponieważ metalowe części rozszerzają się po rozgrzaniu silnika. Gdy luz jest prawidłowy, zawór zamyka się szczelnie, a silnik zachowuje właściwą kompresję.
W praktyce najbardziej niebezpieczny bywa zbyt mały luz. Po rozgrzaniu może zniknąć całkowicie, przez co zawór pozostaje lekko uchylony. Skutkiem są trudności z uruchomieniem ciepłego silnika, spadek mocy, nierówne obroty, a w skrajnym przypadku uszkodzenie gniazda lub talerzyka zaworu.
Zbyt duży luz zwykle daje o sobie znać charakterystycznym, metalicznym cykaniem z okolic głowicy. Motocykl może nadal jeździć, ale pracuje mniej kulturalnie, a elementy rozrządu zużywają się szybciej. Sam hałas nie jest jednak wystarczającą diagnozą, ponieważ podobnie mogą odzywać się napinacz łańcucha rozrządu albo zużyte dźwigienki.
- trudny rozruch, zwłaszcza na ciepło,
- falujące lub zbyt niskie obroty biegu jałowego,
- spadek mocy i gorsza reakcja na gaz,
- metaliczne stukanie z pokrywy zaworów,
- strzały w dolot lub układ wydechowy,
- brak historii serwisowej po zakupie używanego motocykla.
Nie traktuję tych objawów jako dowodu, że winne są zawory. Podobne problemy powodują nieszczelności dolotu, gaźnik, wtrysk, świeca albo niska kompresja. Luz zaworowy jest jednak szybki do sprawdzenia i często właśnie on zostaje niesłusznie pominięty.
Jakie wartości luzu stosuje się w silnikach 125 4T
Najważniejsza zasada brzmi: wartość z instrukcji konkretnego modelu jest ważniejsza od poradnika znalezionego w internecie. Dwa silniki o tej samej pojemności mogą mieć inną konstrukcję głowicy, inne materiały zaworów i zupełnie odmienne wymagania.
W małych jednocylindrowych silnikach z regulacją śrubową często spotyka się wartości rzędu 0,05-0,10 mm dla zaworu ssącego oraz 0,08-0,15 mm dla wydechowego. To tylko orientacyjny przedział, a nie gotowa norma do zastosowania w każdym motocyklu.
| Przykład zastosowania | Zawór ssący | Zawór wydechowy | Ważne zastrzeżenie |
|---|---|---|---|
| Typowy mały singiel z dźwigienkami | około 0,05-0,10 mm | około 0,08-0,15 mm | Sprawdź dane producenta |
| Wybrane silniki pit bike 125 | około 0,08 mm | około 0,10-0,13 mm | Różne wersje silnika mają różne ustawienia |
| Honda XL125V Varadero | 0,15 ± 0,02 mm | 0,24 ± 0,02 mm | Wartości dotyczą konkretnej konstrukcji V-twin |
Przykład Varadero dobrze pokazuje, dlaczego kopiowanie ustawień z chińskiego silnika 125 do motocykla Hondy może skończyć się błędem. W dokumentacji serwisowej tego modelu podano inne luzy dla zaworów ssących i wydechowych. Z kolei instrukcje Yamahy podkreślają, że zużycie zmienia luz i może prowadzić do hałasu oraz nieprawidłowej pracy silnika, dlatego należy kontrolować go zgodnie z tabelą przeglądów instrukcji producenta.
Jeżeli nie masz instrukcji, poszukaj jej po pełnym oznaczeniu modelu, roczniku i kodzie silnika. Sama informacja „125 4T” jest zbyt ogólna, aby bezpiecznie dobrać szczelinę.
Przygotowanie motocykla i potrzebne narzędzia
Przed rozpoczęciem pracy ustaw motocykl stabilnie na stojaku i poczekaj, aż silnik całkowicie ostygnie. Pomiar na ciepłym silniku będzie niewiarygodny, a dotykanie rozgrzanej głowicy i kolektora wydechowego zwiększa ryzyko poparzenia.
Do prostego silnika z regulacją śrubą i kontrnakrętką przygotuj:
- szczelinomierz obejmujący zakres wymagany przez instrukcję,
- klucze nasadowe i płaskie oraz śrubokręt lub klucz do regulatora,
- klucz do obracania wałem,
- latarkę i czystą szmatkę,
- klucz dynamometryczny, jeśli producent podaje momenty dokręcania,
- nową uszczelkę pokrywy, jeżeli stara jest twarda, spłaszczona lub pęknięta.
Najwięcej problemów robi brud. Zanim zdejmę pokrywę zaworów, dokładnie czyszczę okolice głowicy, żeby piasek nie wpadł do środka. Po otwarciu silnika nie używam silikonu na chybił-trafił, bo jego nadmiar może oderwać się i trafić do kanałów olejowych.
Dostęp zależy od motocykla. W jednym modelu wystarczy zdjąć dwa korki kontrolne i pokrywę zaworów, w innym trzeba wcześniej zdemontować siedzenie, zbiornik paliwa, boczne plastiki albo chłodnicę. Jeżeli do regulacji trzeba demontować wałki rozrządu, praca staje się wyraźnie trudniejsza.
Regulacja zaworów krok po kroku
Ustawienie tłoka w GMP
GMP oznacza górny martwy punkt, czyli najwyższe położenie tłoka. Do pomiaru potrzebujesz GMP na suwie sprężania, a nie dowolnego położenia oznaczonego literą „T”. Obracaj wałem w kierunku pracy silnika, aż znak na kole zamachowym lub wirniku pokryje się ze wskaźnikiem.
Teraz sprawdź dźwigienki zaworowe. Obie powinny mieć niewielki luz i nie mogą być dociskane przez krzywki. Jeżeli jeden zawór jest napięty, obróć wałem o pełny obrót. To częsty moment pomyłki, zwłaszcza gdy znaki na kole są słabo widoczne.
Pomiar szczelinomierzem
Wsuń odpowiedni listek szczelinomierza między regulator a koniec trzonka zaworu. Prawidłowy listek powinien przechodzić z lekkim, wyczuwalnym oporem. Jeśli przesuwa się zupełnie luźno, szczelina jest zbyt duża. Jeśli trzeba go wciskać na siłę, jest zbyt mała.
Zmierz osobno zawór ssący i wydechowy. Zawór ssący znajduje się po stronie kanału dolotowego lub gaźnika, a wydechowy po stronie kolektora wydechowego. Zapisz rzeczywiste wyniki, nawet jeśli mieszczą się w normie. Przy kolejnym serwisie łatwiej zauważysz, czy luz się zmienia.
Regulacja śrubą i kontrnakrętką
- Poluzuj kontrnakrętkę regulatora.
- Ustaw śrubę regulacyjną tak, aby uzyskać wartość z instrukcji.
- Przytrzymaj śrubę, aby nie obróciła się podczas dokręcania nakrętki.
- Dokręć kontrnakrętkę właściwym momentem.
- Ponownie zmierz luz, ponieważ dokręcenie często zmienia ustawienie.
Regulator nie powinien być ustawiony „na oko”. Różnica kilku setnych milimetra ma znaczenie, szczególnie po stronie wydechowej. Jeżeli nie masz klucza dynamometrycznego, przynajmniej nie używaj dużej siły i sprawdź w dokumentacji, jak delikatne są gwinty w danej głowicy.
Przeczytaj również: Jazda z uszkodzoną uszczelką pod głowicą - Czy jest bezpieczna?
Regulacja za pomocą płytek
W silnikach z płytkami zaworowymi nie reguluje się luzu śrubką. Trzeba zmierzyć szczelinę, odczytać grubość zamontowanej płytki, obliczyć nową wartość i zwykle zdemontować wałek rozrządu. Wzór jest prosty: grubość nowej płytki = stara płytka + zmierzony luz - luz wymagany.
To rozwiązanie wymaga większej dokładności i kontroli ustawienia rozrządu. Jeśli po zdjęciu wałka pomylisz znaki albo nie zabezpieczysz łańcucha, możesz przestawić fazy i doprowadzić do kontaktu tłoka z zaworem. Przy pierwszej pracy z płytkami zdecydowanie rozsądniej jest skorzystać z warsztatu.
Co sprawdzić po regulacji i jakich błędów unikać
Po ustawieniu obu zaworów obróć wałem ręcznie co najmniej dwa pełne obroty. Ponownie ustaw GMP na suwie sprężania i wykonaj pomiar. Jeżeli wynik się zmienił, nie uruchamiaj silnika, dopóki nie znajdziesz przyczyny.
Najczęstsze błędy wyglądają niewinnie, ale potrafią unieważnić całą pracę:
- pomiar na rozgrzanym silniku,
- ustawienie GMP na suwie wydechu,
- zastosowanie wartości z innego modelu,
- przytrzymywanie kontrnakrętki bez blokowania śruby regulacyjnej,
- brak kontroli po dokręceniu nakrętki,
- zbyt mocne dokręcenie pokrywy i uszkodzenie gwintu,
- uruchomienie silnika bez sprawdzenia, czy w głowicy nie zostały narzędzia.
Po pierwszym uruchomieniu pozwól silnikowi popracować na biegu jałowym i posłuchaj głowicy. Krótkie, lekkie cykanie nie zawsze oznacza awarię, ale głośne stukanie, nierówna praca lub problemy z rozruchem wymagają ponownej kontroli. Jeśli po prawidłowym ustawieniu objawy pozostają, sprawdź kompresję, rozrząd, układ zapłonowy i zasilanie.
Przy zakupie motocykla bez dokumentacji serwisowej kontrolę robię od razu, niezależnie od przebiegu deklarowanego przez sprzedającego. Koszt pomiaru jest mały w porównaniu z ceną naprawy wypalonego zaworu.
Samodzielna praca czy warsztat
Do prostego silnika z jednym cylindrem, dwoma zaworami i regulacją śrubową można podejść samodzielnie, jeśli masz właściwą instrukcję, szczelinomierz i spokojne warunki pracy. Sama regulacja często zajmuje od 1 do 3 godzin, ale pierwszy raz może potrwać dłużej przez demontaż plastików i szukanie znaków na kole.
W polskich warsztatach w 2026 roku za prostą kontrolę i regulację jednocylindrowej 125-ki trzeba zwykle zapłacić około 250-450 zł. Cena rośnie, gdy konieczny jest demontaż zbiornika, wymiana uszczelki, regulacja płytkowa albo naprawa uszkodzonych gwintów. Przed oddaniem motocykla zapytaj, czy podana kwota obejmuje sam pomiar, regulację oraz części.
| Sytuacja | Rozsądny wybór |
|---|---|
| Silnik z regulacją śrubową i dobra instrukcja | Można wykonać pracę samodzielnie |
| Brak danych o luzach lub kodzie silnika | Najpierw zdobądź dokumentację albo jedź do mechanika |
| Regulacja płytkami | Warsztat, jeśli nie masz doświadczenia z rozrządem |
| Głośna praca po regulacji lub brak kompresji | Diagnostyka zamiast kolejnego ustawiania „na próbę” |
Nie oszczędzałbym na dokumentacji i pomiarze, ale nie widzę sensu płacić za skomplikowaną usługę przy prostym silniku, jeśli ktoś potrafi pracować dokładnie. Najdroższy błąd to nie sama regulacja, tylko uruchomienie motocykla z niewłaściwym luzem albo przestawionym rozrządem.
Mały wpis serwisowy, który oszczędza duże pieniądze
Po zakończeniu pracy zapisz przebieg, datę, zmierzone wartości i ustawione luzy. Taka notatka szybko pokaże, czy zawory pozostają stabilne, czy jeden z nich systematycznie się zamyka.
Jeżeli luz wydechowy regularnie maleje, nie ograniczaj się do kolejnego ustawienia śruby. Może to wskazywać na zużywanie gniazda zaworowego albo samego zaworu. W takiej sytuacji regulacja tylko odsuwa problem w czasie, a właściwym krokiem jest pomiar kompresji i kontrola głowicy.
Dobrze wykonany serwis nie musi zmienić motocykla w rakietę. Jego efekt powinien być bardziej praktyczny: łatwy rozruch, stabilny bieg jałowy, równomierna reakcja na gaz i spokojna praca silnika. Właśnie dlatego warto trzymać się danych dla konkretnego modelu, mierzyć bez pośpiechu i po dokręceniu wszystkiego sprawdzić jeszcze raz.
