Zrozumienie budowy tłumika motocyklowego to coś więcej niż tylko techniczna ciekawostka; to klucz do pełnego wykorzystania potencjału maszyny, kształtowania jej charakteru i zapewnienia zgodności z przepisami. W tym artykule zagłębimy się w szczegółowe informacje techniczne, dostarczymy praktycznych porad dla majsterkowiczów oraz wyjaśnimy aspekty prawne, które każdy motocyklista powinien znać.
Kompleksowy przewodnik po budowie, działaniu i legalnych modyfikacjach tłumików motocyklowych
- Tłumiki refleksyjne (komorowe) tłumią dźwięk przez odbijanie fal w labiryncie przegród, często stosowane fabrycznie.
- Tłumiki absorpcyjne (przelotowe) pochłaniają dźwięk przez materiał wygłuszający wokół perforowanej rury, oferując lepsze osiągi.
- Materiały takie jak stal nierdzewna, tytan czy karbon wpływają na wagę, wytrzymałość i cenę tłumika.
- Wymiana waty wygłuszającej w tłumikach absorpcyjnych jest kluczowa dla utrzymania poziomu hałasu i mocy silnika.
- W Polsce motocykle powyżej 125 cm³ nie mogą przekraczać 96 dB, a modyfikacje wymagają homologacji.
Dlaczego budowa tłumika to klucz do charakteru i mocy Twojego motocykla
Dla wielu motocyklistów tłumik to po prostu element redukujący hałas. Nic bardziej mylnego! To integralna część układu wydechowego, która w znaczący sposób decyduje o osiągach silnika, charakterystycznym brzmieniu maszyny, a także o jej estetyce. Zrozumienie jego konstrukcji pozwala nie tylko na świadome modyfikacje, ale również na lepsze dbanie o nasz jednoślad.
Po co właściwie motocyklowi tłumik? To nie tylko kwestia ciszy
Główną i najbardziej oczywistą funkcją tłumika jest redukcja hałasu spalin, które opuszczają silnik pod wysokim ciśnieniem. Bez tłumika motocykl generowałby ogłuszający ryk. Jednak jego rola wykracza daleko poza samo wyciszanie. Tłumik jest również zaprojektowany tak, aby optymalizować przepływ spalin, co ma bezpośredni wpływ na pracę silnika, jego moment obrotowy i moc. Nie możemy zapominać, że tłumik odgrywa kluczową rolę w spełnianiu coraz bardziej restrykcyjnych norm środowiskowych i prawnych dotyczących emisji hałasu.
Jak tłumik wpływa na osiągi silnika – mit pustej rury
Wielu amatorów tuningu wierzy, że "pusta rura" – czyli układ wydechowy pozbawiony oporów – automatycznie zwiększy moc motocykla. Niestety, to często powielany mit. Konstrukcja tłumika, a zwłaszcza generowane przez niego opory przepływu i ciśnienie zwrotne, są precyzyjnie kalkulowane przez inżynierów. Zbyt małe ciśnienie zwrotne, wynikające z całkowitego usunięcia tłumika, może prowadzić do spadku momentu obrotowego, zwłaszcza w zakresie niskich i średnich obrotów, co odczuwalnie pogarsza elastyczność silnika. Optymalnie zaprojektowany tłumik pomaga silnikowi "oddychać" w odpowiednim rytmie, co przekłada się na lepsze osiągi w całym zakresie obrotów.Dźwięk, który definiuje maszynę: rola wydechu w kreowaniu brzmienia
Dla wielu motocyklistów dźwięk to dusza maszyny. To właśnie on często definiuje charakter motocykla i jest kluczowym elementem doświadczenia z jazdy. Różne konstrukcje tłumików, a także zastosowane materiały, mają ogromny wpływ na barwę, głośność i rezonans wydechu. Od głębokiego, basowego pomruku po ostry, sportowy ryk – każdy tłumik może nadać motocyklowi unikalną sygnaturę dźwiękową. To dlatego tak wiele uwagi poświęca się nie tylko osiągom, ale i akustyce układu wydechowego.
Anatomia tłumika motocyklowego – co kryje się w metalowej puszce
Aby w pełni zrozumieć, jak tłumik wpływa na nasz motocykl, musimy zajrzeć do jego wnętrza. Pod metalową obudową kryje się złożony system, który różni się w zależności od typu tłumika. Poznajmy bliżej budowę i komponenty, które decydują o jego działaniu.

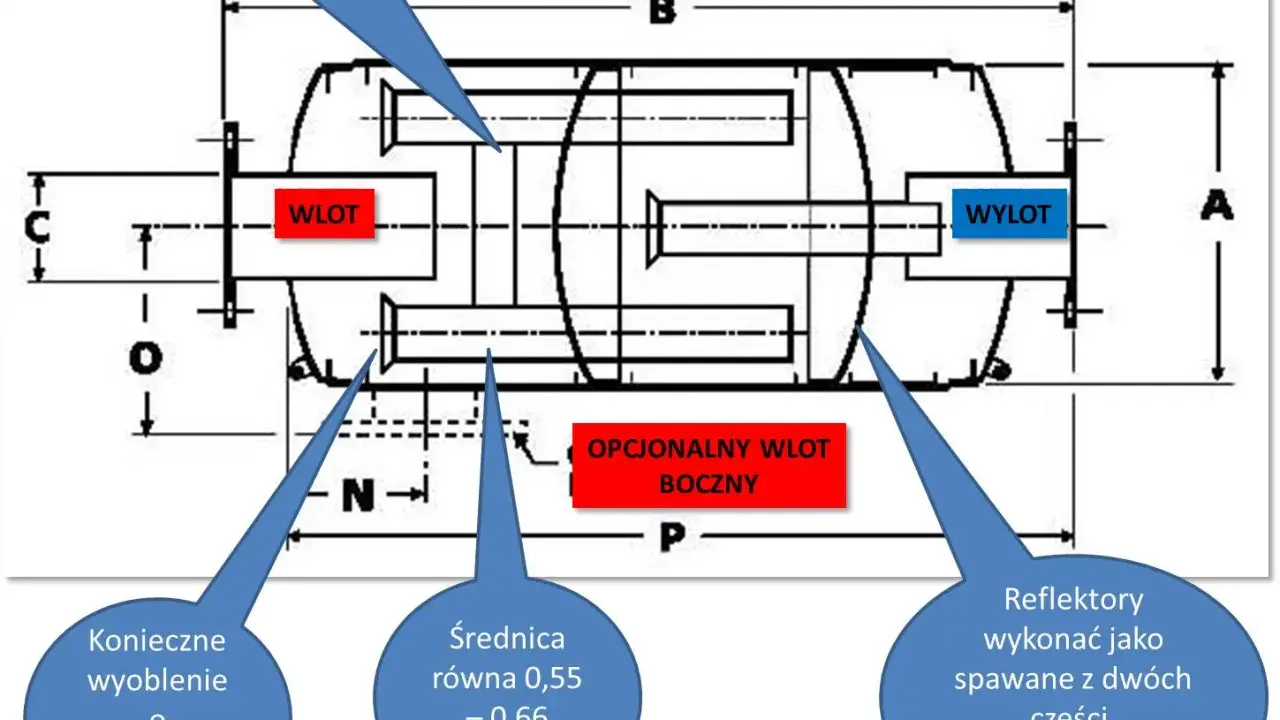

Tłumiki refleksyjne (komorowe): labirynt dla dźwięku w seryjnych motocyklach
Tłumiki refleksyjne, często nazywane komorowymi, są powszechnie stosowane w fabrycznych układach wydechowych. Ich działanie opiera się na wielokrotnym odbijaniu się fali dźwiękowej wewnątrz systemu komór i przegród. Spaliny, a wraz z nimi fale dźwiękowe, pokonują dłuższą, skomplikowaną drogę przez labirynt wewnętrznych ścianek. Każde odbicie i zmiana kierunku powoduje rozpraszanie energii dźwiękowej, skutecznie redukując hałas. Zaletą tych tłumików jest ich wysoka trwałość i niskie koszty produkcji. Niestety, ich konstrukcja często wiąże się z większą wagą oraz potencjalnie większymi oporami przepływu spalin, co może nieznacznie ograniczać osiągi silnika.
Tłumiki absorpcyjne (przelotowe): prosta droga do sportowego brzmienia i osiągów
Tłumiki absorpcyjne, znane również jako przelotowe, działają na zupełnie innej zasadzie. Składają się z perforowanej rury, czyli rdzenia, otoczonej materiałem dźwiękochłonnym. Najczęściej jest to wata szklana, stalowa lub ceramiczna, zamknięta w zewnętrznej obudowie, czyli puszce. Spaliny przepływają przez perforowaną rurę niemal bez oporu, a fale dźwiękowe przenikają przez otwory w rurze i są pochłaniane przez materiał tłumiący. Głównymi zaletami tłumików absorpcyjnych są niższa waga, lepsze osiągi (ze względu na mniejsze opory przepływu) oraz charakterystyczne, sportowe brzmienie. Ich wadą jest natomiast konieczność regularnego serwisu, polegającego na wymianie zużytej waty wygłuszającej.
Rdzeń, puszka, wypełnienie – z czego dokładnie składa się tłumik
Każdy tłumik, niezależnie od typu, składa się z kilku kluczowych komponentów, które współpracują ze sobą, aby osiągnąć zamierzony efekt.
| Komponent | Tłumik Absorpcyny (Opis/Materiał) | Tłumik Refleksyjny (Opis/Materiał) |
|---|---|---|
| Rdzeń | Perforowana rura, przez którą przepływają spaliny. Zazwyczaj ze stali nierdzewnej. | Brak wyraźnego rdzenia; spaliny przepływają przez system komór i przegród. |
| Puszka/Obudowa | Zewnętrzna osłona, która zawiera rdzeń i materiał wygłuszający. Może być ze stali nierdzewnej, aluminium, tytanu, karbonu. | Zewnętrzna obudowa, w której znajdują się komory i przegrody. Zazwyczaj ze stali nierdzewnej lub stali. |
| Materiał wygłuszający | Wata szklana, stalowa lub ceramiczna, pochłaniająca fale dźwiękowe. Wymaga okresowej wymiany. | Brak; tłumienie odbywa się przez odbijanie fal od wewnętrznych przegród i ścianek komór. |
| Przegrody/Komory | Brak lub minimalne, służące głównie do podtrzymania rdzenia. | Wewnętrzne ścianki i komory tworzące labirynt dla spalin i fal dźwiękowych. Kluczowy element tłumiący. |

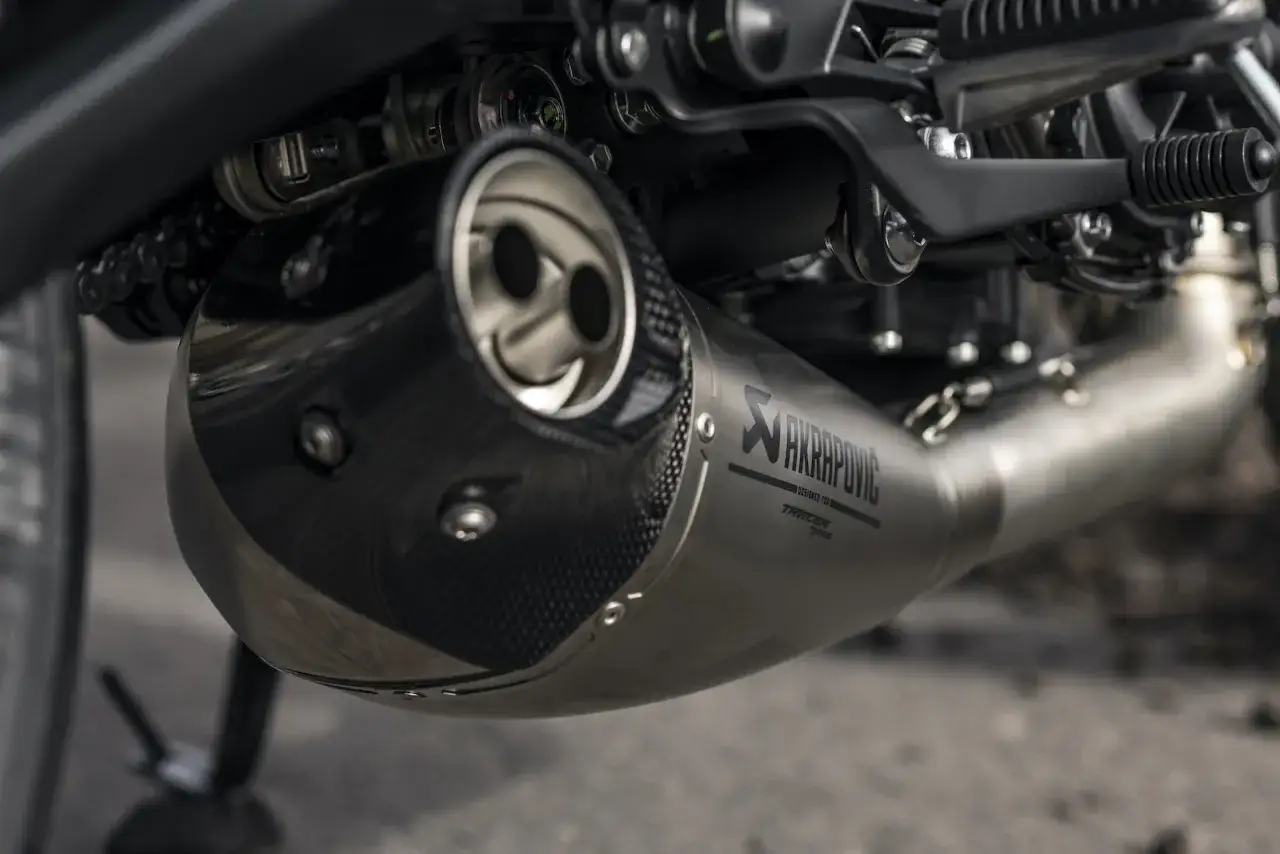

Materiały, które mają znaczenie: stal nierdzewna, tytan czy carbon
Wybór materiału, z którego wykonany jest tłumik, ma ogromne znaczenie dla jego właściwości. Najczęściej spotykamy się ze stalą nierdzewną, która jest trwała, odporna na korozję i stosunkowo niedroga, ale dość ciężka. Aluminium to lżejsza alternatywa, często stosowana w sportowych tłumikach, oferująca dobry stosunek wagi do wytrzymałości, choć jest mniej odporne na uszkodzenia mechaniczne niż stal. W segmencie premium i wyczynowym królują tytan oraz włókno węglowe (karbon). Tytan jest niezwykle lekki, wytrzymały i odporny na wysokie temperatury, ale jego cena jest znacznie wyższa. Karbon, używany głównie na puszki tłumika, jest ultralekki i nadaje wydechowi nowoczesny wygląd, jednak jest podatny na uszkodzenia mechaniczne i również kosztowny. Każdy z tych materiałów wpływa na wagę motocykla, jego wytrzymałość oraz oczywiście na cenę końcową tłumika.
Budowa tłumika "custom" krok po kroku – czy można to zrobić w garażu
Wielu pasjonatów motocykli marzy o stworzeniu własnego, unikalnego układu wydechowego. Czy jest to możliwe do wykonania w przydomowym garażu? Odpowiedź brzmi: tak, ale z pewnymi zastrzeżeniami. Samodzielna budowa tłumika to wyzwanie, które wymaga nie tylko umiejętności manualnych, ale także wiedzy technicznej i świadomości aspektów prawnych. Pamiętajmy, że bezpieczeństwo i efektywność są tu priorytetem.
Projektowanie i obliczenia: jak dopasować tłumik do swojego silnika
Projektowanie tłumika customowego to nie tylko kwestia estetyki, ale przede wszystkim inżynierii. Wymaga zrozumienia zasad przepływu spalin i zjawisk rezonansowych w układzie wydechowym. Kluczowe jest dopasowanie objętości i długości tłumika do pojemności i charakterystyki silnika. Należy rozważyć takie parametry jak średnica rur, objętość komór (w przypadku tłumików refleksyjnych) czy rodzaj i ilość materiału wygłuszającego (w absorpcyjnych). To zadanie dla zaawansowanych majsterkowiczów, którzy potrafią przeprowadzić choćby podstawowe obliczenia lub korzystają z dostępnych kalkulatorów i wzorów. Niewłaściwe zaprojektowanie może prowadzić do spadku mocy, niepożądanego brzmienia, a nawet uszkodzenia silnika.
Niezbędne narzędzia i materiały do budowy własnego wydechu
Do budowy własnego tłumika potrzebujemy nie tylko chęci, ale i odpowiedniego wyposażenia. Oto lista podstawowych narzędzi i materiałów:
- Spawarka TIG/MIG: Niezbędna do łączenia elementów metalowych. Spawarka TIG oferuje najwyższą jakość i estetykę spawów, co jest kluczowe dla wytrzymałości i wyglądu.
- Giętarka do rur: Umożliwia precyzyjne formowanie rur wydechowych.
- Szlifierka kątowa i polerka: Do cięcia, szlifowania i wykańczania powierzchni.
- Narzędzia pomiarowe: Suwmiarka, miara zwijana, kątomierz – precyzja jest kluczowa.
- Rury ze stali nierdzewnej: Najlepszy wybór ze względu na odporność na korozję i wysoką temperaturę.
- Blacha ze stali nierdzewnej: Do wykonania obudowy tłumika i przegród.
- Wata wygłuszająca: Wysokiej jakości wata szklana lub stalowa do tłumików absorpcyjnych.
- Nity, śruby, obejmy: Do montażu i mocowania poszczególnych elementów.
Spawanie i formowanie: kluczowe techniki dla trwałości konstrukcji
Spawanie i formowanie metalu to etapy, które decydują o trwałości, bezpieczeństwie i estetyce customowego tłumika. Niezwykle ważna jest precyzja – każdy spaw musi być mocny i szczelny, aby uniknąć nieszczelności i pęknięć pod wpływem wibracji i wysokich temperatur. Spawanie metodą TIG jest często preferowane ze względu na możliwość uzyskania czystych, estetycznych spoin, które są również bardzo wytrzymałe. Właściwe formowanie rur zapewnia optymalny przepływ spalin i minimalizuje turbulencje, co przekłada się na lepsze osiągi. Pamiętajmy, że nieumiejętne spawanie może stworzyć niebezpieczny element, który może odpaść podczas jazdy lub doprowadzić do uszkodzenia silnika.
Najczęstsze błędy przy samodzielnej budowie tłumika i jak ich uniknąć
Samodzielna budowa tłumika wiąże się z ryzykiem popełnienia błędów, które mogą mieć poważne konsekwencje. Oto najczęstsze z nich i wskazówki, jak ich unikać:
- Niewłaściwe obliczenia: Zbyt duża lub zbyt mała objętość tłumika, nieodpowiednia średnica rur może prowadzić do spadku mocy lub niepożądanego brzmienia. Wskazówka: Korzystaj z dostępnych wzorów i kalkulatorów, a najlepiej skonsultuj projekt z doświadczonym mechanikiem lub inżynierem.
- Słabe spawy: Nieszczelne lub kruche spawy to prosta droga do pęknięć, utraty szczelności i zagrożenia bezpieczeństwa. Wskazówka: Zainwestuj w dobry sprzęt i doskonal swoje umiejętności spawania. Jeśli nie czujesz się pewnie, zleć spawanie profesjonaliście.
- Użycie nieodpowiednich materiałów: Materiały o niskiej jakości lub nieodporne na wysoką temperaturę i korozję szybko ulegną zniszczeniu. Wskazówka: Zawsze używaj wysokiej jakości stali nierdzewnej i odpowiedniej waty wygłuszającej.
- Brak uwzględnienia aspektów prawnych: Stworzenie tłumika, który nie spełnia norm głośności lub nie posiada homologacji, może skutkować problemami z prawem. Wskazówka: Zawsze sprawdzaj lokalne przepisy dotyczące głośności i homologacji przed przystąpieniem do budowy.
- Niewłaściwe mocowanie: Tłumik musi być solidnie zamocowany, aby wytrzymać wibracje i obciążenia. Wskazówka: Używaj mocnych obejm i wsporników, upewnij się, że konstrukcja jest stabilna.
Serwis i naprawa tłumika – jak dbać o wydech, by służył latami
Układ wydechowy, choć często niedoceniany, jest jednym z najbardziej obciążonych elementów motocykla. Narażony na wysokie temperatury, wibracje, a także czynniki zewnętrzne, wymaga regularnego serwisu i konserwacji. Dbanie o tłumik to inwestycja w jego długowieczność, prawidłowe działanie, a także w utrzymanie optymalnych osiągów i brzmienia motocykla.
Wymiana waty wygłuszającej w tłumiku przelotowym: kiedy i jak to zrobić
W tłumikach absorpcyjnych, czyli przelotowych, kluczową czynnością serwisową jest regularna wymiana waty wygłuszającej. Z czasem, pod wpływem wysokich temperatur i spalin, wata ulega wypaleniu, zbiciu lub zaolejeniu, tracąc swoje właściwości dźwiękochłonne. Konsekwencją zaniedbania tej czynności jest zauważalny wzrost hałasu, a także potencjalny spadek mocy silnika, ponieważ zmienione warunki przepływu spalin mogą negatywnie wpływać na jego pracę. Kiedy więc jest to konieczne? Zazwyczaj co 10 000 - 20 000 km, choć intensywność użytkowania i rodzaj motocykla mogą skrócić ten interwał. Jeśli zauważysz, że Twój motocykl stał się znacznie głośniejszy, a dźwięk bardziej "pusty", to znak, że czas na wymianę.
Proces wymiany zazwyczaj polega na demontażu tłumika z motocykla, rozkręceniu jego obudowy (często za pomocą nitów lub śrub), usunięciu starej, zużytej waty, dokładnym wyczyszczeniu wnętrza tłumika, a następnie owinięciu perforowanej rury nową, specjalną watą wygłuszającą. Ważne jest, aby wata była odpowiednio gęsto upakowana, ale nie na tyle, by blokować przepływ spalin. Po owinięciu, obudowę należy ponownie złożyć i szczelnie zamocować.
Czyszczenie i konserwacja: walka z rdzą i nagarem
Regularne czyszczenie i konserwacja tłumika to podstawa, aby zapobiec korozji i nagromadzeniu nagaru. Chromowane wydechy wymagają delikatnych środków czyszczących i regularnego polerowania, aby utrzymać blask i zapobiec powstawaniu plam. Tłumiki ze stali nierdzewnej są bardziej odporne, ale również skorzystają z czyszczenia specjalnymi preparatami do stali, które usuwają zabrudzenia i zabezpieczają przed rdzą. Elementy karbonowe należy czyścić łagodnymi środkami, unikając agresywnych chemikaliów, które mogą uszkodzić lakier lub żywicę. Regularne usuwanie nagaru z końcówek wydechu nie tylko poprawia estetykę, ale także zapobiega jego twardnieniu i utrudnianiu przepływu spalin.
Naprawa pęknięć i wgnieceń – czy zawsze konieczna jest wymiana
Drobne wgniecenia czy rysy na tłumiku są często jedynie defektem estetycznym i nie wymagają natychmiastowej wymiany. Wiele z nich można naprawić metodami PDR (Paintless Dent Repair) lub przez delikatne wyklepanie. Sytuacja staje się poważniejsza w przypadku pęknięć. Małe pęknięcia na obudowie tłumika, zwłaszcza te nieprzechodzące przez elementy konstrukcyjne, mogą być naprawione przez spawanie. Jednakże, jeśli pęknięcie dotyczy rdzenia tłumika, rury kolektorowej lub jest rozległe, często bezpieczniejszą i bardziej opłacalną opcją jest wymiana całego elementu. W przypadku pęknięć zawsze zalecam skorzystanie z usług profesjonalisty, ponieważ tylko fachowo wykonany spaw zapewni trwałość i bezpieczeństwo konstrukcji.
Modyfikacje i tuning tłumika: Jak legalnie poprawić brzmienie i osiągi
Modyfikacje układu wydechowego to dla wielu motocyklistów nieodłączny element personalizacji maszyny. Chęć poprawy brzmienia, zwiększenia osiągów czy po prostu zmiany wyglądu jest zrozumiała. Kluczowe jest jednak, aby wszelkie zmiany były przeprowadzane z rozwagą, z uwzględnieniem aspektów prawnych i bezpieczeństwa. W końcu nie chcemy, aby nasza pasja skończyła się mandatem lub, co gorsza, wypadkiem.
DB Killer – prosty sposób na uciszenie zbyt głośnego wydechu
dB killer to specjalna wkładka, zazwyczaj metalowa, montowana w wylocie tłumika. Jej głównym zadaniem jest redukcja poziomu hałasu generowanego przez układ wydechowy. Działa poprzez ograniczenie przepływu spalin i tworzenie dodatkowych oporów, co zmienia charakterystykę dźwięku, czyniąc go cichszym i często bardziej basowym. Montaż dB killera jest prostym i często koniecznym rozwiązaniem, zwłaszcza w przypadku akcesoryjnych tłumików, które bez niego mogą przekraczać dopuszczalne normy głośności. Choć może to nieznacznie wpłynąć na osiągi silnika, zazwyczaj jest to kompromis, na który warto pójść, aby uniknąć problemów prawnych i zachować komfort jazdy.
Jak uzyskać głęboki, basowy dźwięk bez utraty mocy
Uzyskanie głębokiego, basowego brzmienia bez jednoczesnej utraty mocy to prawdziwa sztuka kompromisu. Dźwięk układu wydechowego jest efektem wielu czynników: typu tłumika (absorpcyjny czy refleksyjny), materiału, z którego jest wykonany, średnicy rur, a także obecności i konstrukcji komór rezonansowych. Tłumiki absorpcyjne z odpowiednio dobraną watą wygłuszającą i większą średnicą rdzenia często oferują głębsze brzmienie. Ważne jest, aby tuning był przeprowadzany z rozwagą, najlepiej w oparciu o wiedzę specjalistów. Zbyt duże zmiany w konstrukcji mogą nie tylko pogorszyć osiągi, ale także sprawić, że motocykl będzie brzmiał nieprzyjemnie lub zbyt głośno.
Budowa tłumika a polskie prawo: co musisz wiedzieć o homologacji i normach głośności
Aspekty prawne modyfikacji układu wydechowego w Polsce są niezwykle ważne i często niedoceniane. Kluczowe są normy głośności, które w Polsce dla motocykli o pojemności powyżej 125 cm³ wynoszą 96 dB. Przekroczenie tej wartości podczas kontroli drogowej może skutkować poważnymi konsekwencjami. Dlatego, montując akcesoryjny tłumik, należy zwrócić uwagę, czy posiada on odpowiednią homologację. Homologacja, oznaczana symbolem ECE (np. E9), potwierdza, że dany element spełnia europejskie normy bezpieczeństwa i emisji hałasu. Według danych ŚwiatMotocykli.pl, kluczowe są normy głośności, które w Polsce dla motocykli o pojemności powyżej 125 cm³ wynoszą 96 dB. Brak homologacji lub przekroczenie norm głośności może prowadzić do zatrzymania dowodu rejestracyjnego i konieczności przywrócenia pojazdu do stanu zgodnego z przepisami.
