W każdym silniku spalinowym kryje się mechanizm, bez którego jego praca byłaby niemożliwa – zawór silnikowy. Ten z pozoru prosty element odgrywa kluczową rolę w procesie spalania, precyzyjnie kontrolując przepływ gazów. Zrozumienie jego budowy, materiałów i współpracy z innymi komponentami to podstawa do diagnozowania usterek i utrzymania silnika w optymalnej kondycji. Jako ktoś, kto spędził wiele godzin na analizie i naprawie silników, mogę zapewnić, że zagłębienie się w ten temat to inwestycja w głębsze zrozumienie mechaniki.
Kluczowe informacje o zaworach silnikowych
- Zawory silnikowe precyzyjnie sterują przepływem gazów w komorze spalania.
- Składają się z grzybka (głowicy) i trzonka, pracując w ekstremalnych warunkach.
- Zawory ssące są większe i chłodniejsze, wydechowe mniejsze, ale bardziej żaroodporne.
- Wykonuje się je ze specjalnych stali stopowych, często w technologii bimetalicznej.
- Ich prawidłowe działanie zależy od współpracy z gniazdem i prowadnicą zaworową.
- Typowe usterki to wypalenie, nieszczelność oraz pęknięcia trzonka.
Dlaczego zawór jest cichym bohaterem każdego silnika spalinowego
Zawory silnikowe są absolutnie kluczowe dla działania każdego silnika spalinowego. Bez nich kontrolowany proces spalania, a co za tym idzie – generowanie mocy, byłoby niemożliwe. Ich fundamentalna rola polega na precyzyjnym sterowaniu przepływem gazów do i z cylindrów. To one decydują o tym, kiedy świeża mieszanka paliwowo-powietrzna (lub powietrze w silnikach Diesla) zostanie doprowadzona do komory spalania i kiedy gorące spaliny zostaną z niej usunięte. To właśnie ta precyzja sprawia, że silnik może pracować efektywnie i generować oczekiwaną moc.
Rola zaworu: Więcej niż tylko "otwórz i zamknij"
Początkowo mogłoby się wydawać, że zawór ma proste zadanie: otworzyć się i zamknąć. Jednak w rzeczywistości jego rola jest znacznie bardziej złożona. Zawory muszą otwierać się i zamykać w idealnym momencie, zsynchronizowanym z ruchem tłoka i zapłonem. Ta synchronizacja, określana mianem faz rozrządu, ma ogromny wpływ na charakterystykę pracy silnika – jego moc, moment obrotowy i zużycie paliwa. Każde, nawet najmniejsze odstępstwo od optymalnego otwarcia czy zamknięcia, może drastycznie obniżyć sprawność jednostki napędowej. To naprawdę fascynujące, jak tak mały element może mieć tak wielki wpływ na całą maszynę.
Piekielne warunki pracy: Temperatura, ciśnienie i tysiące cykli na minutę
To, co czyni zawory tak wyjątkowymi, to ich zdolność do pracy w niewiarygodnie trudnych warunkach. Wyobraźmy sobie, że zawór wydechowy musi wytrzymać temperatury sięgające 600-900°C, podczas gdy zawór ssący pracuje w nieco niższych, ale wciąż ekstremalnych temperaturach rzędu 300-600°C. Do tego dochodzi wysokie ciśnienie w komorze spalania, agresywne chemicznie spaliny oraz nieustanne uderzenia o gniazdo zaworowe. Wszystko to dzieje się w rytmie tysięcy cykli na minutę, co w praktyce oznacza, że zawór otwiera się i zamyka setki razy na sekundę. Ta kombinacja czynników sprawia, że materiały i konstrukcja zaworów muszą być niezwykle wytrzymałe i precyzyjne.

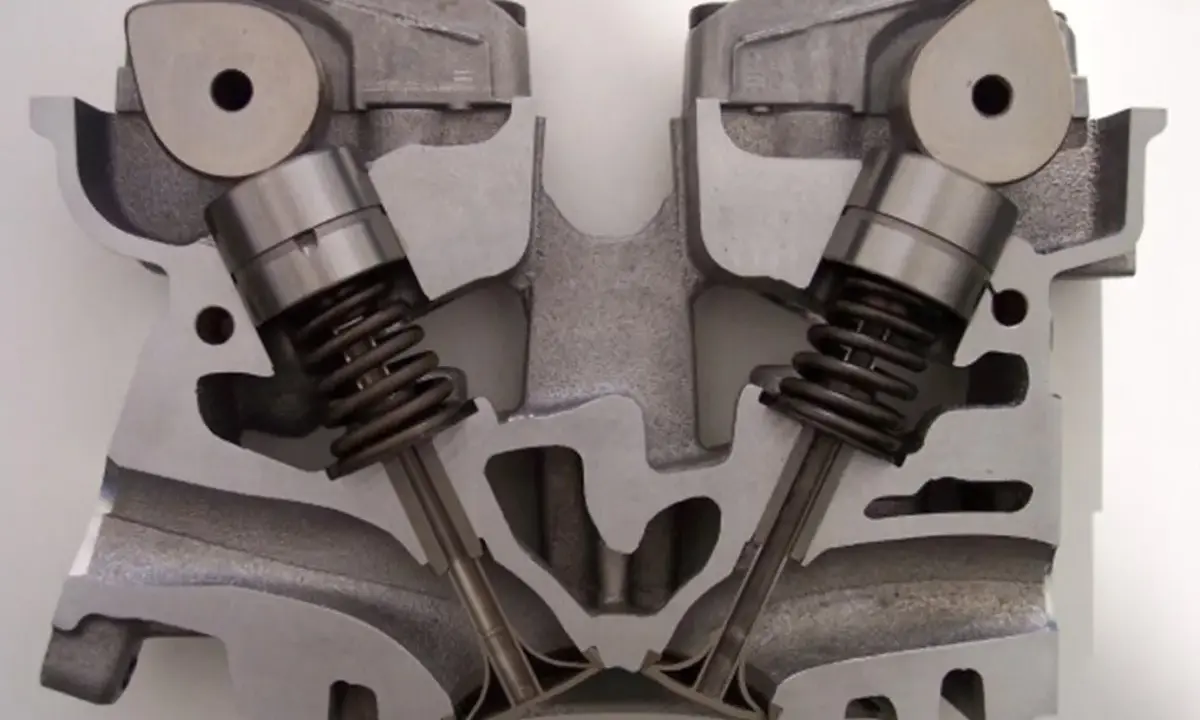

Anatomia zaworu silnikowego: Co kryje się w tej prostej konstrukcji
Choć zawór silnikowy wydaje się być prostym elementem, jego budowa jest ściśle dostosowana do funkcji, jaką pełni. Każda jego część ma swoje specyficzne zadanie, a ich wspólne działanie zapewnia niezawodność i efektywność pracy silnika.
Grzybek – pierwsza linia frontu w komorze spalania
Grzybek, często nazywany również głowicą zaworu, to ta szersza, dyskoidalna część, która bezpośrednio styka się z gniazdem zaworowym w głowicy silnika. Jego głównym zadaniem jest uszczelnianie komory spalania, gdy zawór jest zamknięty. Musi on wytrzymać bezpośrednie działanie wysokich temperatur i ciśnień panujących w cylindrze. Kształt grzybka jest zoptymalizowany pod kątem przepływu gazów, a jego powierzchnia styku z gniazdem, czyli przylgnia, jest niezwykle ważna dla szczelności.
Trzonek – precyzyjny przewodnik ruchu i radiator w jednym
Trzonek to długi, cylindryczny pręt, który wystaje z grzybka. Jego rola jest dwojaka. Po pierwsze, służy jako precyzyjny przewodnik ruchu dla zaworu, poruszając się w prowadnicy umieszczonej w głowicy. To zapewnia, że grzybek zawsze trafia idealnie w gniazdo. Po drugie, trzonek pełni funkcję radiatora, odprowadzając ciepło z gorącego grzybka do chłodniejszej głowicy silnika. Jest to kluczowe dla utrzymania odpowiedniej temperatury zaworu i zapobiegania jego przegrzewaniu.
Przylgnia zaworowa: Mikrometry decydujące o szczelności i mocy
Przylgnia zaworowa to stożkowa powierzchnia na grzybku zaworu, która styka się z gniazdem zaworowym w głowicy. Jej stan jest absolutnie krytyczny dla prawidłowej pracy silnika. Musi być ona idealnie gładka i precyzyjnie dopasowana do gniazda, aby zapewnić stuprocentową szczelność. Nawet mikroskopijne nierówności czy uszkodzenia mogą prowadzić do przedmuchów, utraty kompresji, spadku mocy, a w konsekwencji do wypalenia zaworu. To właśnie na tej niewielkiej powierzchni rozgrywa się walka o efektywność spalania.
Koniec trzonka i zamki: Jak utrzymać sprężynę w ryzach?
Na końcu trzonka zaworu, po przeciwnej stronie niż grzybek, znajdują się specjalne rowki. Służą one do mocowania zamków zaworowych, które z kolei utrzymują sprężynę zaworową. Sprężyna ta jest niezbędna do zamykania zaworu i utrzymywania go w pozycji zamkniętej, gdy nie jest naciskany przez mechanizm rozrządu. Ten z pozoru drobny element jest niezwykle ważny, ponieważ zapewnia prawidłowy ruch zaworu i zapobiega jego „pływaniu” przy wysokich obrotach silnika.
Zawór ssący kontra wydechowy: Dwaj bracia o zupełnie różnych zadaniach
Chociaż oba typy zaworów wyglądają podobnie i pełnią funkcję sterowania przepływem gazów, to warunki ich pracy i specyficzne zadania sprawiają, że różnią się one znacząco pod względem konstrukcji i materiałów. To kluczowe rozróżnienie dla zrozumienia, dlaczego awarie często dotykają jednego typu zaworu bardziej niż drugiego.
Dlaczego zawór ssący jest większy? Klucz do "oddechu" silnika
Zawory ssące, odpowiedzialne za doprowadzanie świeżego ładunku do cylindra, charakteryzują się zazwyczaj większą średnicą grzybka niż zawory wydechowe. Powód jest prosty: im większy otwór, tym łatwiej i szybciej można napełnić cylinder mieszanką paliwowo-powietrzną lub powietrzem. To bezpośrednio przekłada się na lepsze "oddychanie" silnika i w konsekwencji na wyższą moc. Dodatkowo, zawory ssące pracują w niższych temperaturach, zazwyczaj w zakresie 300-600°C, ponieważ są chłodzone przez wpadającą, stosunkowo chłodną mieszankę lub powietrze. To pozwala na ich wykonanie z mniej egzotycznych, a co za tym idzie, tańszych materiałów.
Wytrzymałość ponad wszystko: Specjalne wymagania dla zaworu wydechowego
Zawory wydechowe, które odprowadzają gorące spaliny, mają zazwyczaj mniejszą średnicę grzybka. Wynika to z faktu, że priorytetem jest tutaj wytrzymałość na ekstremalne temperatury, a nie maksymalny przepływ. Pracują one w znacznie trudniejszych warunkach termicznych, z temperaturami sięgającymi nawet 600-900°C. Z tego powodu muszą być wykonane z materiałów o znacznie wyższej odporności na ciepło i korozję, często z zastosowaniem zaawansowanych stopów, które są w stanie sprostać takiemu obciążeniu.
Jak odróżnić zawór ssący od wydechowego gołym okiem?
Rozróżnienie zaworu ssącego od wydechowego jest zazwyczaj dość proste. Główną wskazówką jest średnica grzybka – zawór ssący będzie miał wyraźnie większy grzybek. Czasami można zauważyć także różnice w kolorze materiału, zwłaszcza jeśli zawory są używane, ze względu na różne stopy metali i warunki pracy. Warto jednak pamiętać, że pewność co do typu zaworu daje zawsze sprawdzenie specyfikacji technicznej silnika.
| Cecha | Zawór ssący (dolotowy) | Zawór wydechowy (wylotowy) |
|---|---|---|
| Średnica grzybka | Zazwyczaj większa | Zazwyczaj mniejsza |
| Temperatura pracy | Niższa (ok. 300-600°C) | Wyższa (ok. 600-900°C) |
| Główne zadanie | Doprowadzanie świeżego ładunku | Odprowadzanie spalin |
| Materiały | Stale chromowo-krzemowe/niklowe | Stale austenityczne, Nimonic, stopy niklowo-chromowe |
| Chłodzenie | Przez wpadającą mieszankę/powietrze | Głównie przez trzonek do prowadnicy i głowicy |
Z czego tworzy się mistrzów? Materiały odporne na ekstremalne warunki
Wybór odpowiednich materiałów do produkcji zaworów to prawdziwa inżynierska sztuka. Muszą one sprostać nie tylko ekstremalnym temperaturom i ciśnieniom, ale także być odporne na korozję chemiczną ze strony spalin oraz na zużycie mechaniczne. To właśnie te wymagania sprawiają, że do produkcji zaworów stosuje się bardzo specyficzne stopy metali.
Stal zaworowa: Podstawa konstrukcji i jej najważniejsze domieszki
Podstawą konstrukcji zaworów są specjalne, wysokogatunkowe stale stopowe, powszechnie nazywane stalami zaworowymi. Są one projektowane tak, aby łączyć odporność na wysokie temperatury, ścieranie i korozję. Według danych Wikipedia, zawory ssące często wykonuje się ze stali chromowo-krzemowych lub chromowo-niklowych, które zapewniają dobrą wytrzymałość mechaniczną i odporność na utlenianie w umiarkowanych temperaturach. W przypadku zaworów wydechowych, ze względu na znacznie trudniejsze warunki termiczne, stosuje się bardziej zaawansowane stopy, takie jak stale austenityczne lub stopy niklowo-chromowe, np. Nimonic. Te materiały zachowują swoje właściwości mechaniczne nawet w bardzo wysokich temperaturach, co jest kluczowe dla długowieczności zaworu.
Zawory bimetaliczne: Jak połączyć ogień z wodą, czyli dwa różne materiały w jednym zaworze
Jednym z najbardziej innowacyjnych rozwiązań w technologii zaworowej są zawory bimetaliczne. To prawdziwy majstersztyk inżynierii materiałowej, polegający na połączeniu dwóch różnych materiałów w jednym elemencie. Zazwyczaj grzybek, czyli część najbardziej narażona na wysoką temperaturę, jest wykonany z materiału żaroodpornego (np. stopu Nimonic), natomiast trzonek, który ma za zadanie odprowadzać ciepło i współpracować z prowadnicą, jest wykonany z innej, bardziej ekonomicznej stali. Te dwa elementy są ze sobą trwale połączone, najczęściej poprzez zgrzewanie tarciowe. Takie rozwiązanie pozwala zoptymalizować właściwości zaworu, zapewniając maksymalną odporność tam, gdzie jest to potrzebne, jednocześnie kontrolując koszty produkcji.
Stellit i Nimonic: Egzotyczne materiały w służbie wytrzymałości zaworów wydechowych
W dążeniu do zwiększenia trwałości zaworów, szczególnie tych wydechowych, stosuje się materiały, które w przeszłości były domeną lotnictwa. Nimonic to grupa stopów niklowo-chromowych, które charakteryzują się wyjątkową odpornością na pełzanie i utlenianie w bardzo wysokich temperaturach, co czyni je idealnym wyborem dla grzybków zaworów wydechowych. Innym zaawansowanym materiałem jest stellit – stop kobaltu, chromu i wolframu. Jest on często używany do utwardzania powierzchni, takich jak końcówka trzonka (aby zmniejszyć zużycie przez popychacz) oraz przylgnia zaworowa. Napawanie stellitem znacząco zwiększa odporność na ścieranie i erozję, co przekłada się na dłuższą żywotność zaworów w najbardziej obciążonych miejscach.
Synergia w głowicy: Jak budowa zaworu wpływa na jego otoczenie
Zawór silnikowy nie działa w izolacji. Jest on częścią złożonego systemu w głowicy silnika, a jego prawidłowe funkcjonowanie zależy od harmonijnej współpracy z innymi elementami. Zrozumienie tych wzajemnych zależności jest kluczowe dla diagnozowania problemów i efektywnej naprawy.
Gniazdo zaworowe: Idealny partner dla grzybka gwarantujący szczelność
Gniazdo zaworowe to pierścień osadzony w głowicy silnika, do którego przylega grzybek zaworu w pozycji zamkniętej. Jego głównym zadaniem jest zapewnienie idealnej szczelności komory spalania. Musi być wykonane z materiału o wysokiej twardości i odporności na zużycie, aby wytrzymać ciągłe uderzenia zaworu i wysokie temperatury. Prawidłowo obrobione gniazdo, z odpowiednim kątem przylgni, jest gwarancją skutecznego uszczelnienia i efektywnej pracy silnika. Jakakolwiek deformacja czy zużycie gniazda natychmiast przekłada się na nieszczelność zaworu.
Rola prowadnicy zaworowej: Czy precyzyjne prowadzenie ma znaczenie?
Prowadnica zaworowa to tuleja, w której porusza się trzonek zaworu. Jej rola jest nie do przecenienia. Przede wszystkim, zapewnia precyzyjne prowadzenie osiowe zaworu, dzięki czemu grzybek zawsze trafia idealnie w gniazdo. To minimalizuje zużycie i zapewnia szczelność. Ponadto, prowadnica odgrywa ważną rolę w odprowadzaniu ciepła z trzonka zaworu do głowicy, co pomaga w utrzymaniu optymalnej temperatury pracy zaworu. Według danych Wikipedia, zbyt duży luz między trzonkiem a prowadnicą może prowadzić do niestabilnej pracy zaworu, zwiększonego zużycia oleju (przedostającego się przez luz do komory spalania) oraz przyspieszonego zużycia gniazda i samego zaworu, a w skrajnych przypadkach nawet do jego pęknięcia.
Uszczelniacze zaworowe: Mały element, który zapobiega spalaniu oleju
Na trzonkach zaworów, tuż nad prowadnicami, montowane są niewielkie, ale niezwykle ważne elementy – uszczelniacze zaworowe. Ich zadaniem jest zapobieganie przedostawaniu się oleju silnikowego z układu smarowania głowicy do komory spalania. Olej jest niezbędny do smarowania trzonka zaworu w prowadnicy, ale jego nadmiar w komorze spalania prowadzi do szeregu problemów: zwiększonego zużycia oleju, powstawania nagaru na zaworach i w komorze spalania, dymienia z wydechu oraz zwiększonej emisji szkodliwych substancji. Niesprawne uszczelniacze to częsta przyczyna "brania oleju" przez silnik, co jest sygnałem do interwencji.
Gdy konstrukcja zawodzi: Najczęstsze usterki wynikające z budowy i materiału
Nawet najlepiej zaprojektowane i wykonane zawory ulegają zużyciu lub uszkodzeniom, zwłaszcza biorąc pod uwagę ekstremalne warunki, w jakich pracują. Zrozumienie przyczyn typowych usterek jest kluczowe dla prawidłowej diagnostyki i skutecznej naprawy.
Wypalenie zaworu: Dlaczego dochodzi do stopienia grzybka?
Wypalenie zaworu to jedna z najpoważniejszych i najczęściej spotykanych usterek. Polega na lokalnym przegrzaniu i stopieniu fragmentu grzybka zaworu, najczęściej w okolicy przylgni. Główną przyczyną jest utrata szczelności między zaworem a gniazdem. Może to być spowodowane nieprawidłowym luzem zaworowym (zawór nie domyka się całkowicie), nagarem osadzającym się na przylgni, uszkodzeniem gniazda, wadą materiałową zaworu lub długotrwałym przegrzewaniem silnika. Gorące spaliny, przedostając się przez nieszczelność, erodują i topią materiał zaworu, co prowadzi do dalszej utraty szczelności i postępującego uszkodzenia. To zjawisko jest szczególnie niebezpieczne dla zaworów wydechowych.
Nieszczelność i przedmuchy: Kiedy zawór przestaje uszczelniać komorę spalania?
Nieszczelność zaworu to stan, w którym grzybek zaworu nie przylega idealnie do gniazda, co umożliwia przedostawanie się gazów między komorą spalania a kanałami dolotowymi lub wylotowymi. Przyczyny mogą być różnorodne: zużycie lub uszkodzenie przylgni zaworu lub gniazda, nagar osadzający się na powierzchniach styku, wygięty trzonek zaworu, który uniemożliwia prawidłowe zamknięcie, lub zbyt mały (a nawet zerowy) luz zaworowy. Konsekwencje nieszczelności są poważne: spadek kompresji w cylindrze, utrata mocy silnika, zwiększone zużycie paliwa, niestabilna praca na biegu jałowym, a w dłuższej perspektywie – ryzyko wypalenia zaworu.
Przeczytaj również: Kiedy ssanie jest włączone - Objawy, awarie i jak prawidłowo używać
Pęknięcie lub wygięcie trzonka: Mechaniczne uszkodzenia i ich przyczyny
Mechaniczne uszkodzenia trzonka zaworu, takie jak pęknięcia czy wygięcia, są zazwyczaj wynikiem nagłych i gwałtownych zdarzeń. Najczęstszą przyczyną jest kolizja zaworu z tłokiem, co może nastąpić w wyniku zerwania paska lub łańcucha rozrządu. Inne przyczyny to nadmierne obciążenia mechaniczne, np. przy zbyt wysokich obrotach silnika, co prowadzi do "pływania" zaworów i uderzania w tłok, lub wady materiałowe. Wygięty trzonek uniemożliwia prawidłowe prowadzenie zaworu w prowadnicy, prowadząc do jego zablokowania w otwartej pozycji lub do uszkodzenia gniazda. Pęknięcie trzonka to katastrofalna awaria, która zazwyczaj skutkuje poważnym uszkodzeniem silnika, ponieważ grzybek zaworu wpada do cylindra.
