Po wymianie zwykłych kierunkowskazów na LED motocykl często zaczyna migać zdecydowanie za szybko albo sygnalizuje przepaloną żarówkę. Wyjaśniam, jak dobrać rezystor, gdzie go wpiąć, jak bezpiecznie zamocować i kiedy lepiej zastosować elektroniczny przerywacz LED. Uwzględniam też obliczenia dla instalacji 12 V oraz typowe błędy popełniane przy modernizacji motocykla.
Najważniejsze zasady poprawnego montażu rezystora LED
- Połączenie równoległe oznacza wpięcie rezystora między przewód zasilający kierunkowskaz a masę.
- Do układu odpowiadającego żarówce 21 W najczęściej pasuje około 6,8-7,5 Ω.
- Przy niskiej rezystancji wybierz element o mocy co najmniej 50 W, ponieważ mocno się nagrzewa.
- Rezystor montuj do metalowego elementu motocykla, z dala od plastiku, przewodów i paliwa.
- Jeśli motocykl ma wymienny przerywacz, przerywacz LED zwykle jest czystszym rozwiązaniem.
Dlaczego po zmianie na LED kierunkowskazy migają za szybko
Oryginalny przerywacz jest zazwyczaj przygotowany do pracy z żarówkami pobierającymi około 10 lub 21 W. Kierunkowskaz LED zużywa znacznie mniej energii, więc starszy układ interpretuje niski pobór prądu jako awarię żarówki. Efektem jest tak zwany hiperflash, czyli zbyt szybkie miganie.
Rezystor dużej mocy pełni rolę sztucznego obciążenia. Nie zwiększa jasności diody i nie steruje jej pracą. Pobiera dodatkowy prąd tak, aby przerywacz „widział” obciążenie podobne do fabrycznej żarówki.
Trzeba jednak pamiętać, że energia pobierana przez rezystor zamienia się w ciepło. Dlatego rozwiązanie działa, ale jest elektrycznie mało oszczędne. W praktyce często wolę zastosować przerywacz LED, jeśli konstrukcja motocykla pozwala na jego łatwą wymianę.
Jak dobrać wartość rezystora do instalacji 12 V
Najprostszy wzór to R = U² / P, gdzie R oznacza rezystancję, U napięcie, a P moc zastępowanej żarówki. Dla żarówki 21 W i napięcia nominalnego 12 V obliczenie wygląda następująco: 12² / 21, czyli około 6,8 Ω.

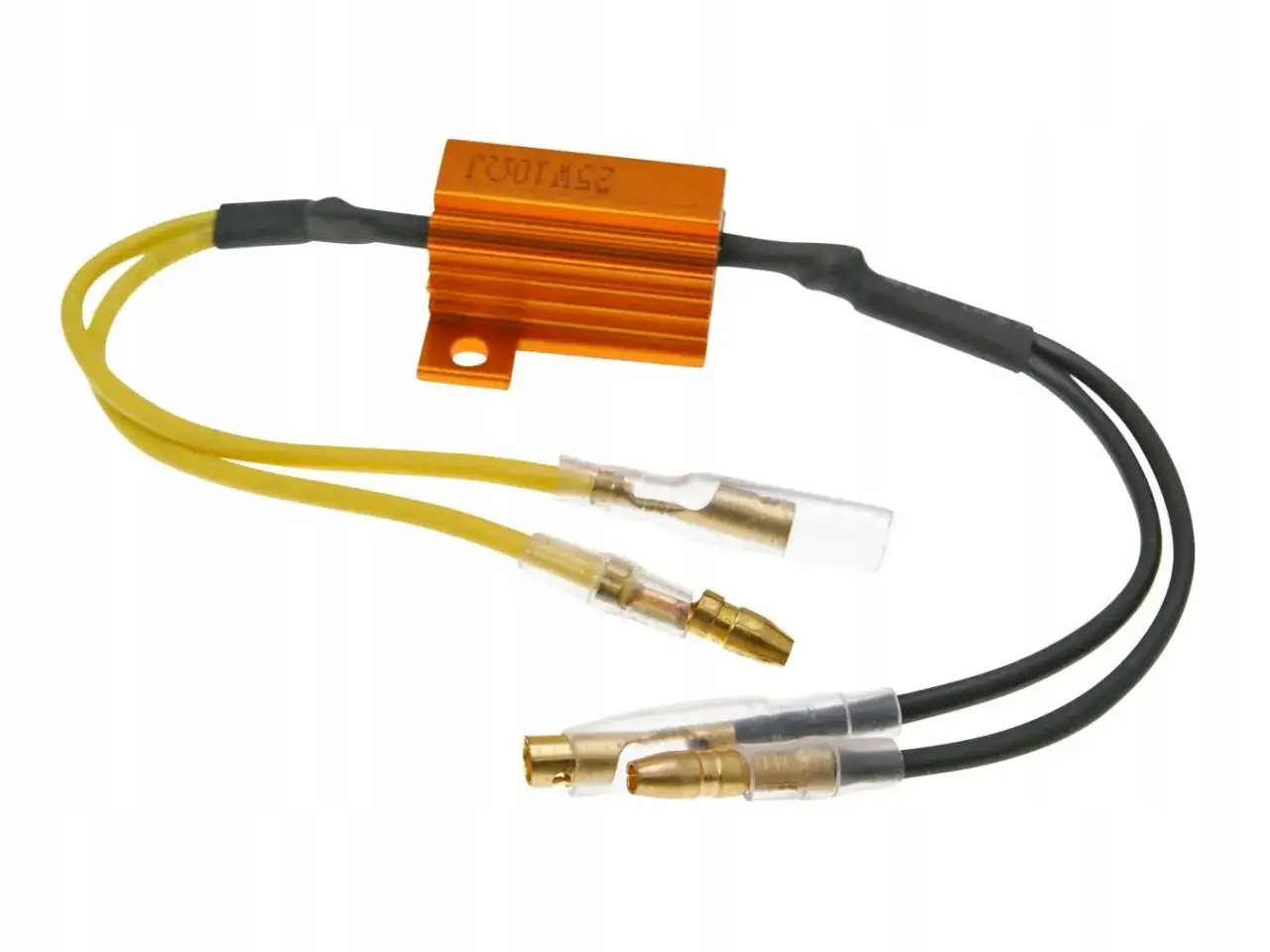

W motocyklu napięcie podczas pracy silnika może jednak wynosić około 13,8-14,4 V. Przy 14,4 V rezystor 6,8 Ω wydzieli już około 30 W, dlatego element o oznaczeniu 25 W może pracować na granicy możliwości. Bezpieczniejszy wybór to rezystor aluminiowy 6,8 Ω lub 7,5 Ω o mocy 50 W.
| Oryginalna żarówka | Orientacyjna rezystancja | Zalecana moc rezystora |
|---|---|---|
| 5 W | 27-30 Ω | 10-25 W |
| 10 W | 15 Ω | 25 W |
| 21 W | 6,8-7,5 Ω | 50 W |
To wartości orientacyjne, bo realne obciążenie zależy także od mocy zastosowanych kierunkowskazów LED i elektroniki motocykla. Gdy wymieniasz wszystkie cztery lampy, najbezpieczniej zastosować jeden rezystor przy każdym kierunkowskazie. Niektóre zestawy przewidują jeden element na stronę, ale wtedy jego parametry muszą odpowiadać sumarycznemu obciążeniu dwóch lamp.

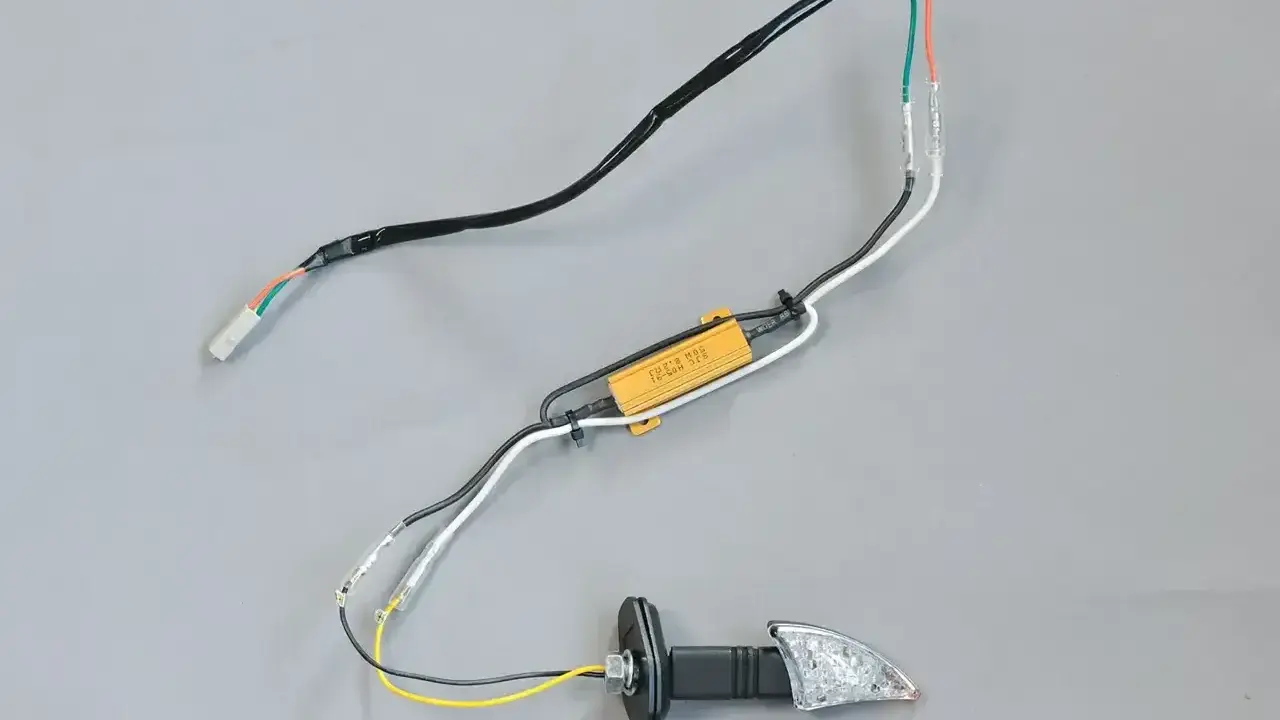

Jak podłączyć rezystor krok po kroku
Rezystor podłącza się równolegle, a nie szeregowo. Oznacza to, że oba jego przewody trafiają do tych samych punktów, do których podłączony jest kierunkowskaz LED. Jeden przewód łączysz z plusem kierunkowskazu, a drugi z jego masą.
- Wyłącz zapłon i odłącz ujemny przewód akumulatora.
- Zidentyfikuj przewód zasilający konkretnego kierunkowskazu oraz przewód masowy.
- Podłącz jeden przewód rezystora do przewodu plusowego, a drugi do masy.
- Zabezpiecz połączenia lutem i koszulką termokurczliwą albo dobrej jakości złączami zaciskowymi.
- Przykręć rezystor do metalowego elementu i ułóż przewody tak, aby nie dotykały gorącej obudowy.
- Podłącz akumulator i sprawdź działanie obu stron kierunkowskazów.
Sam rezystor nie ma polaryzacji, więc jego przewody można zamienić miejscami. Polaryzacja dotyczy kierunkowskazu LED. Jeżeli połączenie jest odwrotne, lampa zwykle nie zaświeci, ale nie należy zakładać tego bez sprawdzenia instrukcji producenta.
Nie polecam wciskania przewodów pod przypadkowe śruby ramy. Masa musi mieć pewny kontakt elektryczny, a miejsce połączenia powinno być zabezpieczone przed wilgocią. W motocyklu jeżdżącym po deszczu luźna złączka potrafi szybko zamienić drobną przeróbkę w trudną do znalezienia usterkę.
Gdzie zamocować gorący rezystor
Rezystor 6,8 Ω może rozgrzać się do wysokiej temperatury, zwłaszcza przy dłuższym używaniu kierunkowskazu lub włączonych światłach awaryjnych. Mocowanie do plastikowej obudowy lampy, pod siedzeniem bez odpowiedniego odstępu albo bezpośrednio przy wiązce przewodów to zły pomysł.
Najlepsze miejsce to metalowy fragment ramy lub wspornik, który odbiera ciepło. Element powinien być stabilnie przykręcony, mieć dostęp powietrza i znajdować się z dala od plastiku, przewodów paliwowych, zbiornika oraz materiałów łatwopalnych.
Nie zakładaj, że skoro rezystor ma radiator, to można go schować w dowolnym miejscu. Radiator działa tylko wtedy, gdy może oddawać ciepło. Po montażu sprawdź temperaturę ostrożnie, nie dotykając elementu gołą ręką tuż po pracy.
Kiedy lepszy będzie przerywacz LED albo moduł sterujący
Jeżeli motocykl ma osobny, łatwo dostępny przerywacz kierunkowskazów, wymiana na model przeznaczony do LED zwykle jest bardziej elegancka i energooszczędna niż dokładanie czterech rezystorów. Nie każdy przerywacz pasuje jednak tylko dlatego, że ma taką samą wtyczkę.
Trzeba sprawdzić liczbę pinów, sposób sterowania i biegunowość. Błędne podłączenie elektronicznego przerywacza może go uszkodzić, dlatego przed montażem porównuję schemat instalacji z instrukcją konkretnej części.
W nowszych motocyklach sterowanie może być zintegrowane z modułem elektroniki. W takim układzie zwykła wymiana przerywacza nie zawsze jest możliwa, a rezystor może być tylko jednym z wymaganych elementów. Jeżeli pojawia się komunikat błędu, niestabilne miganie albo problem z kontrolką na desce, potrzebny może być moduł kompatybilny z konkretnym modelem.
Jak sprawdzić, czy instalacja działa prawidłowo
Po montażu sprawdź osobno lewy i prawy kierunkowskaz, a później światła awaryjne. Miganie powinno mieć stałe tempo, a wszystkie lampy muszą świecić równomiernie. Przetestuj instalację także przy pracującym silniku, ponieważ napięcie ładowania jest wyższe niż napięcie spoczynkowe akumulatora.
Jeżeli kierunkowskazy nadal migają za szybko, najpierw sprawdź, czy rezystor został podłączony równolegle do właściwej lampy. Potem zmierz napięcie i rezystancję, skontroluj masę oraz obejrzyj zaciski. Częstym błędem jest zastosowanie jednego rezystora na całą instalację, mimo że układ wymaga osobnego obciążenia dla lewej i prawej strony.
- Brak światła oznacza zwykle odwróconą polaryzację LED albo przerwę w przewodzie.
- Zbyt szybkie miganie wskazuje na za małe obciążenie lub źle wpięty rezystor.
- Nierówne miganie może wynikać ze słabej masy, luźnej złączki albo uszkodzonego przerywacza.
- Topiąca się obudowa oznacza nieprawidłowe miejsce montażu lub zbyt małą moc rezystora.
Co sprawdzić przed pierwszą jazdą po przeróbce
Po zakończeniu prac obejrzyj wszystkie połączenia i upewnij się, że przewody nie są naciągnięte przy skręcaniu kierownicy ani przy pracy zawieszenia. Sprawdź też, czy zastosowane kierunkowskazy mają odpowiednią homologację i są widoczne z wymaganych kątów.
Sam rezystor rozwiązuje problem obciążenia, ale nie naprawi źle ustawionej lampy, słabego mocowania ani niewłaściwej jakości zamiennika. Gdy połączenia są wykonane starannie, rezystor ma właściwą moc, a temperatura jest bezpiecznie odprowadzana, modernizacja działa stabilnie i nie wymaga ciągłego poprawiania instalacji.
