Wyobraź sobie wywrotkę na szutrowym podjeździe, gdy motocykl nadal pracuje, a gaz zostaje przypadkowo otwarty. Właśnie w takiej sytuacji linka śmierci w motocyklu, nazywana też zrywką lub tether kill switchem, ma odciąć zapłon po oddzieleniu kierowcy od maszyny. Wyjaśniam, jak działa ten prosty układ, czym różnią się jego typy, jak go dobrać i jak sprawdzić po montażu.
Zrywka odcina silnik po oddzieleniu kierowcy od motocykla
- Zadanie zrywki polega na szybkim zatrzymaniu silnika po wyrwaniu zawleczki.
- Nie działa jak czujnik przechyłu, ponieważ reaguje na fizyczne odłączenie linki od kierowcy.
- Przed zakupem trzeba sprawdzić typ obwodu NO lub NC oraz zgodność z układem zapłonowym.
- Najczęstszy błąd to montaż bez późniejszego testu albo podłączenie niewłaściwego typu wyłącznika.
- Uniwersalna zrywka kosztuje zwykle około 20-100 zł, a markowe lub dedykowane rozwiązania mogą kosztować więcej.
Co naprawdę robi zrywka w motocyklu

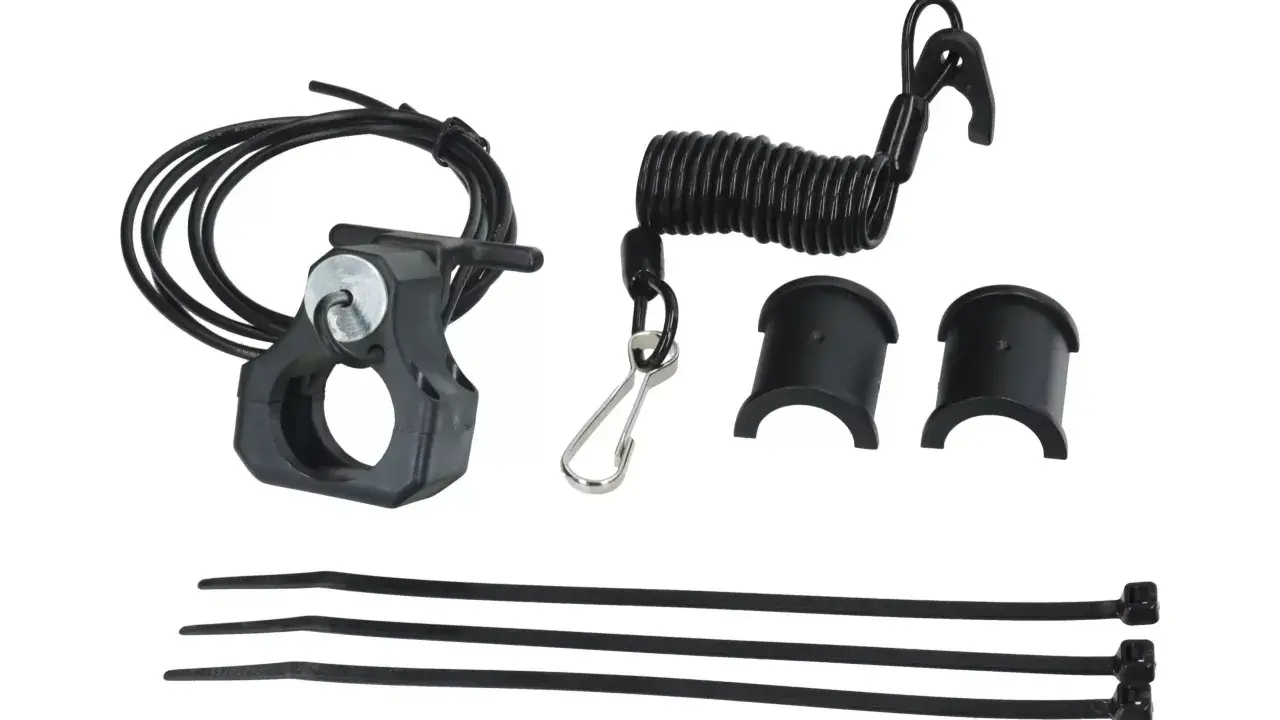

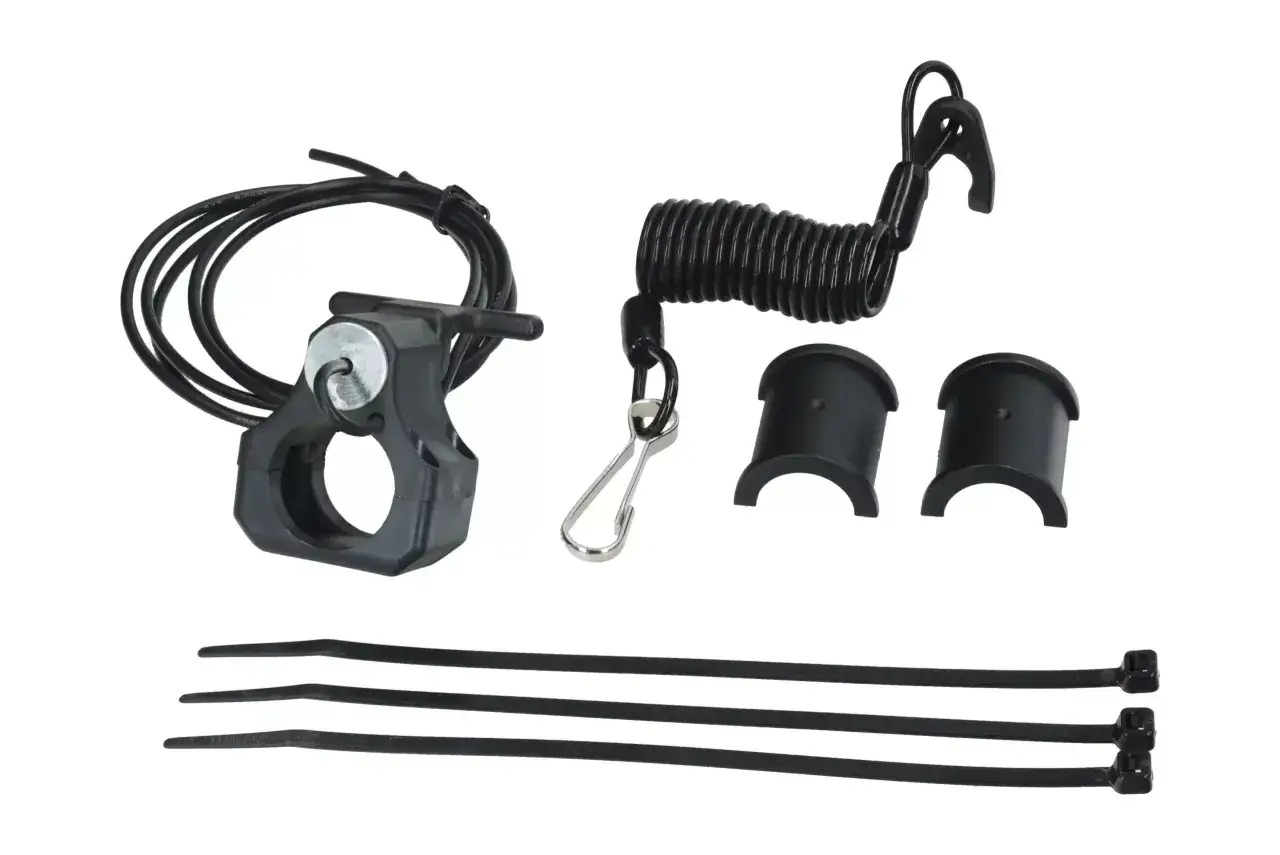

Zrywka to awaryjny wyłącznik zapłonu połączony z kierowcą krótką linką, spiralnym przewodem albo elastycznym paskiem. Jeden koniec montuje się przy kierownicy, a drugi przypina do nadgarstka, pasa lub elementu odzieży ochronnej. Gdy motocyklista spadnie i odsunie się od maszyny, zawleczka zostaje wyrwana, a silnik otrzymuje sygnał do zatrzymania.
Największą korzyścią jest ograniczenie sytuacji, w której motocykl leży na boku z otwartą przepustnicą i pracuje na wysokich obrotach. Chroni to silnik przed przegrzaniem oraz zmniejsza ryzyko, że tylne koło, rozgrzany wydech albo poruszająca się maszyna dodatkowo zranią kierowcę. W terenie, gdzie upadki zdarzają się częściej niż na drodze, kilkanaście złotych wydanych na zrywkę może realnie poprawić bezpieczeństwo.
Czego ten element nie potrafi
Zrywka nie wykrywa samego przechyłu motocykla. Jeśli przewrócisz się razem z maszyną, ale linka nadal pozostanie napięta i nie zostanie wyrwana, silnik może nie zgasnąć. Urządzenie nie zastępuje więc klasycznego czerwonego wyłącznika na kierownicy, czujnika przechyłu ani właściwej techniki reagowania po upadku.
Nie traktowałbym jej również jako zabezpieczenia antykradzieżowego. Wyjęcie zawleczki może uniemożliwić uruchomienie motocykla, ale złodziej może obejść prosty wyłącznik albo zabrać całą maszynę. To przede wszystkim zabezpieczenie awaryjne dla jazdy off-road, crossu, enduro i sportu motorowego.
Jak działa linka śmierci i dlaczego typ obwodu ma znaczenie
Mechanizm jest prosty, ale jego podłączenie zależy od instalacji motocykla. W jednym układzie wyłącznik po wyrwaniu zawleczki zwiera przewód gaszenia do masy, a w innym rozłącza obwód zasilający zapłon. Dlatego sama informacja, że część jest „uniwersalna”, nie wystarcza do bezpiecznego zakupu.
| Typ wyłącznika | Co dzieje się po wyrwaniu zawleczki | Gdzie występuje |
|---|---|---|
| NO, normally open | Obwód zostaje zamknięty i przewód gaszenia jest zwierany do masy. | Często układy CDI i magneto z gaszeniem przez zwarcie. |
| NC, normally closed | Obwód zostaje otwarty, przez co odcięte jest zasilanie lub sygnał zapłonu. | Wybrane instalacje akumulatorowe i układy z odcinaniem zasilania. |
Najprostszy test wykonuje się multimetrem ustawionym na pomiar ciągłości obwodu. Po odłączeniu zasilania trzeba znaleźć przewody fabrycznego wyłącznika silnika i sprawdzić, czy w pozycji RUN mają przejście. Jeśli tak, prawdopodobnie potrzebny jest wariant NC, ale ostateczne potwierdzenie powinno wynikać ze schematu konkretnego motocykla.
W przypadku instalacji CDI producent może wymagać rozwiązania NO, które po wyrwaniu zawleczki zwiera przewód gaszenia do masy. Nie wolno zgadywać typu wyłącznika, ponieważ błędne podłączenie może unieruchomić motocykl, powodować przypadkowe gaśnięcie albo uszkodzić elementy instalacji. Przy nowoczesnym motocyklu z wtryskiem, ECU i rozbudowaną elektroniką rozsądniej skorzystać ze schematu serwisowego lub pomocy elektryka.
Jak dobrać właściwy model do motocykla
Najważniejsze kryterium to zgodność elektryczna, a dopiero później kolor obudowy czy długość linki. W sprzedaży są tanie zrywki uniwersalne, modele przeznaczone do konkretnej marki oraz wyłączniki sportowe z solidniejszą obudową i lepszym mocowaniem.
| Wariant | Orientacyjna cena | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| Uniwersalny zamiennik | 20-50 zł | Prosty cross, pit bike, starsze enduro | Sprawdź NO/NC, jakość przewodów i szczelność. |
| Lepszy model off-road | 60-120 zł | Regularna jazda enduro, treningi, quady | Zweryfikuj sposób montażu i długość linki. |
| Markowy lub dedykowany | 120-200 zł i więcej | Wyścigi, intensywna eksploatacja, konkretne modele | Wyższa cena nie zastępuje sprawdzenia schematu. |
Ceny są orientacyjne i zależą od producenta, dostępności oraz tego, czy w zestawie znajduje się wiązka plug-and-play. W polskich ofertach można znaleźć podstawowe modele za około 20-40 zł, ale przy jeździe w błocie i wodzie nie oszczędzałbym na jakości obudowy ani przewodów.
Średnica kierownicy i sposób mocowania
Standardowa kierownica crossowa ma zwykle 22,2 mm, czyli 7/8 cala, natomiast kierownice o zmiennej średnicy mają przy mocowaniu około 28,6 mm. Nie każda obejma pasuje do obu rozwiązań. Jeżeli uchwyt jest zbyt luźny, zrywka może zmieniać położenie, a linka zacznie zahaczać o manetkę lub przewody.
Linka powinna być na tyle długa, aby nie ograniczała ruchów kierowcy, ale jednocześnie nie może tworzyć dużej pętli. Zbyt długi przewód łatwo zaczepia o gałęzie, kierownicę lub elementy odzieży. Najlepiej przypiąć go do miejsca, które pewnie oddzieli kierowcę od motocykla, lecz nie będzie powodowało szarpnięcia przy normalnym skręcaniu.
Montaż i test zrywki krok po kroku
Montaż zwykle nie jest skomplikowany, ale układ wyłączania silnika jest częścią bezpieczeństwa. Przed rozpoczęciem pracy trzeba wyłączyć zapłon, odłączyć akumulator, jeśli wymaga tego konstrukcja motocykla, i przygotować schemat instalacji.
- Ustal typ obwodu fabrycznego wyłącznika oraz przewód, w który należy włączyć zrywkę.
- Przymocuj obudowę do kierownicy w miejscu dostępnym, ale niekolidującym z manetką, klamką i przewodami.
- Poprowadź przewód z zapasem na pełny skręt kierownicy w obie strony.
- Zabezpiecz połączenia przed wodą, błotem i wyrwaniem. Lutowanie, koszulka termokurczliwa oraz dodatkowe mocowanie przewodu sprawdzają się lepiej niż luźne skręcenie kabli.
- Wykonaj próbę działania na postoju, a później powtórz ją przed pierwszą jazdą w terenie.
Po uruchomieniu silnika wyciągnij zawleczkę. Motocykl powinien zgasnąć bez zwłoki. Włóż ją ponownie i sprawdź, czy silnik daje się uruchomić. Jeśli zrywka działa tylko czasami, silnik gaśnie przy skręcaniu kierownicą albo nie odpala po ponownym włożeniu zawleczki, nie ruszaj w trasę.
Przeczytaj również: Jazda na suwak - Jak prawidłowo przejechać zwężenie?
Typowe błędy po instalacji
- Zakup modelu NO do motocykla wymagającego NC albo odwrotnie.
- Podłączenie do przewodu o niewłaściwej funkcji zamiast do obwodu gaszenia.
- Prowadzenie linki pod klamką hamulca lub w pobliżu gorącego wydechu.
- Brak odciążenia przewodu, przez co wtyczka wyrabia się podczas jazdy.
- Testowanie wyłącznie na postoju bez sprawdzenia pełnego skrętu kierownicy.
Najczęściej problemy nie wynikają z samego przełącznika, lecz z niedbałego prowadzenia przewodu. Zostawiam niewielki zapas, mocuję wiązkę w kilku punktach i sprawdzam, czy kierownica może swobodnie pracować od oporu do oporu. Bezpieczna instalacja nie może wpływać na gaz, hamulec ani skręt.
Kiedy zrywka ma największy sens
Najwięcej daje podczas jazdy, w której kierowca może spaść z motocykla, a maszyna nadal ma możliwość toczenia się lub pracy na wysokich obrotach. Dotyczy to szczególnie motocrossu, enduro, trialu, jazdy po torze i treningów na luźnej nawierzchni.
W motocyklu turystycznym używanym głównie na asfalcie zrywka jest mniej popularna, ponieważ kierowca zwykle ma łatwy dostęp do fabrycznego kill switcha, a konstrukcja motocykla często korzysta z innych zabezpieczeń. Nie oznacza to jednak, że jest bezużyteczna. Przy jeździe szkoleniowej, na zamkniętym placu albo w motocyklu wykorzystywanym również poza drogą może być rozsądnym dodatkiem.
| Rozwiązanie | Reakcja | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Fabryczny kill switch | Kierowca naciska przełącznik. | Szybka obsługa kciukiem. | Po upadku kierowca może nie mieć dostępu do kierownicy. |
| Zrywka | Silnik gaśnie po oddzieleniu kierowcy. | Działa nawet wtedy, gdy motocyklista nie może sięgnąć do przełącznika. | Nie zadziała, jeśli zawleczka nie zostanie wyrwana. |
| Czujnik przechyłu | Elektronika reaguje na określony kąt lub położenie. | Nie wymaga linki przypiętej do kierowcy. | Może mieć opóźnienie i wymaga zgodności z instalacją motocykla. |
Ja traktuję zrywkę jako dodatkową warstwę ochrony, a nie magiczne rozwiązanie wszystkich skutków wypadku. Po zgaśnięciu silnika nadal trzeba odsunąć się od motocykla, zakręcić paliwo, jeśli sytuacja tego wymaga, i sprawdzić, czy nie doszło do wycieku. W przypadku motocykli wyścigowych organizator może też wymagać konkretnego typu wyłącznika, dlatego przed zawodami trzeba sprawdzić regulamin.
Mała zrywka wymaga dużej dyscypliny
Dobrze dobrana linka bezpieczeństwa powinna być kompatybilna z instalacją, solidnie zamocowana i używana przy każdej jeździe, a nie tylko podczas zawodów. Przed wyjazdem sprawdzam, czy zawleczka wchodzi do końca, przewód nie jest przetarty, a silnik rzeczywiście gaśnie po jej wyrwaniu.
Jeżeli jeździsz głównie w terenie, wybierz model odporny na wodę i błoto, dopasuj mocowanie do średnicy kierownicy oraz potwierdź typ NO lub NC w dokumentacji motocykla. Najdroższy wyłącznik nie zadziała lepiej od taniego, jeśli zostanie źle podłączony, dlatego poprawny montaż i regularny test są ważniejsze niż sama marka.
To prosty element, ale w chwili upadku może przerwać pracę silnika szybciej, niż kierowca zdąży zareagować. Właśnie dlatego na motocyklu crossowym lub enduro zrywkę traktuję jako podstawowe wyposażenie bezpieczeństwa, obok kasku, ochraniaczy i sprawnych hamulców.
