Silnik pracuje, ale wskazówka nowego obrotomierza stoi w miejscu albo pokazuje dwa razy za dużo? Dobra odpowiedź na pytanie, jak podłączyć obrotomierz uniwersalny, zaczyna się od rozpoznania rodzaju sygnału, a nie od zgadywania kolorów przewodów. Poniżej pokazuję, jak znaleźć zasilanie, masę i impuls RPM, gdzie bezpiecznie wpiąć przewód sygnałowy oraz jak skalibrować wskaźnik w motocyklu jedno- i dwucylindrowym.
Najważniejsze połączenia decydują o poprawnym wskazaniu obrotów
- Plus po stacyjce zasila obrotomierz tylko po włączeniu zapłonu.
- Masa musi być podłączona do czystego, pewnego punktu, najlepiej bezpośrednio do minusa akumulatora.
- Sygnał RPM pobiera się z niskonapięciowego obwodu cewki, ECU albo przewodu WN, jeśli licznik ma wejście indukcyjne.
- Kolory przewodów nie są uniwersalne, dlatego zawsze decyduje schemat konkretnego urządzenia.
- Liczbę cylindrów i impulsów trzeba ustawić zgodnie z typem zapłonu, szczególnie w silnikach V-twin i układach wasted spark.
Zanim zaczniesz, rozpoznaj przewody i przygotuj instalację
Najprostszy uniwersalny obrotomierz ma zwykle cztery podstawowe przewody: zasilanie, masę, podświetlenie i sygnał obrotów. W rozbudowanym liczniku motocyklowym dochodzą przewody kierunkowskazów, luzu, świateł drogowych, temperatury, paliwa oraz czujnika prędkości. Interesują nas przede wszystkim te, które odpowiadają za +12 V, GND i RPM.

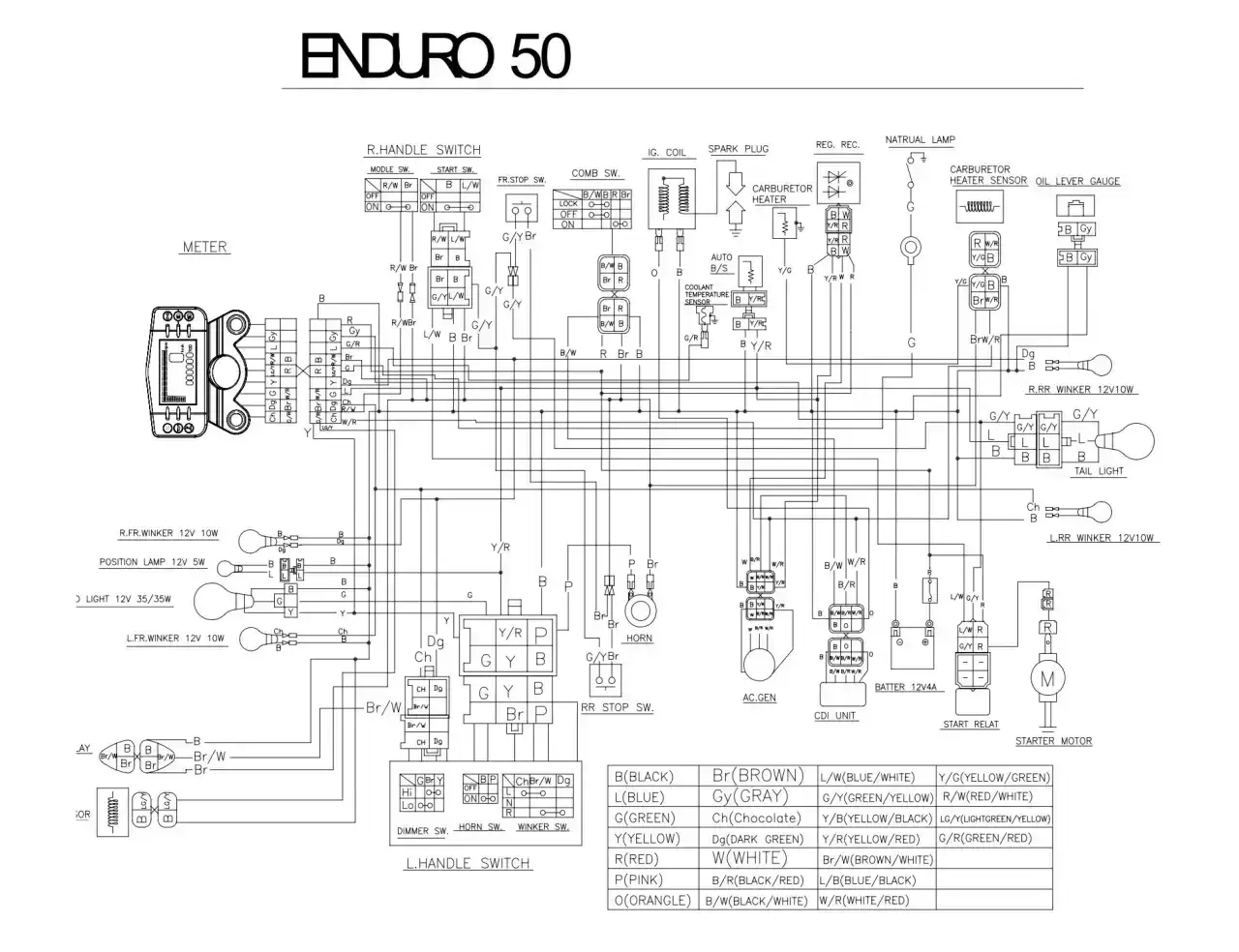

Przed demontażem starego zegara sfotografuj fabryczne złącza i sprawdź schemat motocykla. Kolor czerwony często oznacza plus, a czarny masę, ale nie traktuj kolorów jako pewnika. W Hondzie, Suzuki, Yamasze czy starszym motocyklu po przeróbkach ta sama barwa może pełnić zupełnie inną funkcję.
Co będzie potrzebne
- multimetr z pomiarem napięcia stałego,
- ściągacz izolacji i zaciskarka do konektorów,
- konektory lub lutownica i koszulki termokurczliwe,
- bezpiecznik zgodny z instrukcją obrotomierza,
- opaski zaciskowe oraz peszel do ochrony wiązki.
Pracę zaczynam od odłączenia ujemnego bieguna akumulatora. Po ponownym podłączeniu mierzę napięcia, zamiast sprawdzać przewody metodą „na iskrę”. To kilka minut pracy, które potrafią uchronić moduł zapłonowy i elektronikę licznika przed kosztownym uszkodzeniem.
| Przewód obrotomierza | Typowa funkcja | Gdzie szukać po stronie motocykla |
|---|---|---|
| Czerwony | Zasilanie po stacyjce | Przewód, na którym pojawia się około 12 V po włączeniu zapłonu |
| Czarny | Masa | Minus akumulatora lub pewny punkt masowy ramy |
| Pomarańczowy, biały lub żółty | Podświetlenie | Obwód świateł pozycyjnych albo podświetlenia zegarów |
| Zielony, żółty lub biały | Sygnał RPM | Przewód sterujący cewką, wyjście ECU albo wejście indukcyjne |
Tabela pokazuje wyłącznie popularny układ, nie gotowy schemat dla każdego modelu. Jeśli instrukcja urządzenia podaje inne oznaczenia, instrukcja producenta ma pierwszeństwo.
Najważniejszy jest właściwy sygnał obrotów
Obrotomierz nie mierzy obrotów mechanicznie. Zlicza impulsy elektryczne, które powstają w układzie zapłonowym lub są wysyłane przez sterownik silnika. Dlatego przewód RPM trzeba podłączyć do punktu dostarczającego właściwy przebieg, a nie przypadkowego przewodu znajdującego się obok cewki.
Motocykl gaźnikowy z klasyczną cewką
W starszym układzie zapłonowym sygnał najczęściej pobiera się z niskonapięciowego przewodu sterującego cewką. Do cewki dochodzą zwykle dwa cienkie przewody. Jeden otrzymuje zasilanie po stacyjce, drugi jest sterowany przez moduł zapłonowy i właśnie na nim występują impulsy.
Nie podłączaj przewodu obrotomierza do kabla wysokiego napięcia prowadzącego do świecy, chyba że urządzenie ma wyraźnie opisane wejście indukcyjne. Bez odpowiedniego wejścia taki sygnał może być za silny i spowodować niestabilne wskazania albo uszkodzenie licznika.
Motocykl z wtryskiem i ECU
W nowszych konstrukcjach najlepszym źródłem bywa dedykowane wyjście obrotów z ECU lub przewód sygnałowy sterujący cewką. Trzeba jednak znaleźć właściwy pin na podstawie schematu serwisowego. Czujnik położenia wału korbowego nie jest automatycznie dobrym miejscem do podłączenia, ponieważ jego sygnał może mieć inną amplitudę i kształt niż wymaga tego uniwersalny wskaźnik.
Wejście indukcyjne na przewodzie świecy
Niektóre obrotomierze mają przewód, który owija się wokół kabla zapłonowego. Zwykle zaczynam od 2-3 zwojów, a jeśli wskazania są zbyt słabe, zwiększam ich liczbę do około 5. Przewód należy unieruchomić i odsunąć od gorących elementów.
Ta metoda jest łatwa i nie wymaga przecinania fabrycznej wiązki, ale bywa mniej dokładna. Jeśli wskazówka skacze, przewód indukcyjny może być poprowadzony zbyt blisko innych kabli, liczba zwojów może być nieodpowiednia albo sam obrotomierz nie współpracuje dobrze z danym zapłonem.
Silniki dwucylindrowe i układ wasted spark
W silniku V-twin lub w układzie, w którym jedna cewka wywołuje iskrę na dwóch świecach, liczba impulsów nie zawsze odpowiada intuicyjnemu przelicznikowi „jeden cylinder, jeden impuls”. Złe ustawienie może powodować wskazania dwukrotnie zawyżone albo zaniżone. W takim przypadku trzeba ustawić tryb pracy według instrukcji licznika i sprawdzić odczyt z niezależnym tachometrem serwisowym.
Podłączenie uniwersalnego obrotomierza krok po kroku
- Odłącz akumulator i zamontuj wskaźnik w miejscu chronionym przed wodą, drganiami oraz bezpośrednim ciepłem.
- Poprowadź przewód masowy do minusa akumulatora albo oczyszczonego punktu masowego. Nie przykręcaj go do skorodowanej śruby owiewki.
- Znajdź przewód zasilany po stacyjce. Po przekręceniu kluczyka powinno pojawić się napięcie akumulatora, a po wyłączeniu zapłonu powinno zniknąć.
- Podłącz przewód zasilający przez zabezpieczenie przewidziane przez producenta. Gdy instrukcja dopuszcza osobne zabezpieczenie, dla małego wskaźnika często stosuje się obwód rzędu 0,5-1 A.
- Podłącz podświetlenie do obwodu świateł pozycyjnych, jeśli chcesz, aby zegar świecił razem z resztą kokpitu.
- Zidentyfikuj źródło impulsu RPM i podłącz przewód sygnałowy zgodnie z wybranym wariantem, bez naruszania przewodu wysokiego napięcia.
- Zaizoluj każde połączenie koszulką termokurczliwą lub szczelnym konektorem. Lutowane połączenie bez mechanicznego odciążenia może pęknąć od wibracji.
- Przed zamknięciem owiewek uruchom silnik i sprawdź wskazania na biegu jałowym oraz przy spokojnym zwiększaniu obrotów.
Wiązkę prowadzę z dala od kolektora, głowicy i ruchomych elementów kierownicy. Przy skręcie kierownicy w obie strony przewody nie mogą się napinać, a przy pełnym ugięciu zawieszenia nie powinny wisieć przy kole. Trwałość montażu zależy bardziej od prowadzenia kabli niż od samego podłączenia.
Nie przecinaj fabrycznego przewodu, jeśli możesz użyć właściwego rozgałęźnika lub dodatkowego konektora. Dzięki temu łatwiej wrócić do oryginalnej konfiguracji i nie tworzysz punktu, w którym wilgoć oraz korozja zaczną się od problemów z obrotomierzem, a skończą na przerywaniu zapłonu.
Kalibracja decyduje o tym, czy odczyt ma sens
Po podłączeniu wskaźnik może działać, a mimo to pokazywać błędne wartości. W menu lub przełącznikach konfiguracyjnych szukaj ustawień liczby cylindrów, rodzaju silnika, liczby impulsów na obrót albo typu sygnału. Nazwy różnią się między producentami, dlatego nie kopiuj ustawień z innego motocykla tylko dlatego, że ma podobną pojemność.
Najpierw sprawdź obroty biegu jałowego, później utrzymuj silnik na mniej więcej 3000 obr./min. Jeśli wskazanie jest dwukrotnie wyższe, zmień liczbę impulsów lub wybierz właściwy tryb zapłonu. Jeżeli odczyt skacze, przyczyną częściej jest źródło sygnału, masa albo zakłócenia niż sama kalibracja.
Przeczytaj również: PCC za motocykl z zagranicy - Czy musisz płacić? Sprawdź!
Co oznaczają typowe objawy
| Objaw | Prawdopodobna przyczyna | Pierwsza czynność kontrolna |
|---|---|---|
| Brak wskazań | Brak zasilania, masy lub impulsu | Zmierz napięcie po stacyjce i sprawdź ciągłość masy |
| Wskazanie jest dwa razy za wysokie | Złe ustawienie impulsów lub wasted spark | Sprawdź liczbę cylindrów i tryb zapłonu |
| Wskazówka skacze | Zakłócenia, słaba masa lub niewłaściwy przewód RPM | Skróć przewód sygnałowy i podłącz masę bezpośrednio do akumulatora |
| Odczyt pojawia się dopiero po dodaniu gazu | Za słaby sygnał indukcyjny | Zwiększ liczbę zwojów zgodnie z instrukcją urządzenia |
| Obrotomierz zawiesza się po uruchomieniu | Przepięcia lub niezgodność wejścia | Odłącz sygnał RPM i sprawdź, czy sam wskaźnik otrzymuje prawidłowe zasilanie |
Do weryfikacji dobrze użyć drugiego, sprawnego obrotomierza warsztatowego albo urządzenia diagnostycznego. Nie oceniaj poprawności wyłącznie po dźwięku silnika, ponieważ różnica kilkuset obrotów na minutę potrafi być trudna do wychwycenia, zwłaszcza w kasku.
Błędy, przez które montaż kończy się problemami
Najczęstszy błąd to podłączenie według koloru przewodu. Drugi to pobranie sygnału z plusa cewki zamiast z przewodu sterującego. W obu przypadkach obrotomierz może nie zadziałać, a instalacja motocykla nadal będzie wyglądać na pozornie poprawną.
- Nie podłączaj na ślepo przewodu RPM do kabla WN.
- Nie prowadź sygnału równolegle przez całą długość wiązki zapłonowej.
- Nie zostawiaj skręconych przewodów owiniętych samą taśmą izolacyjną.
- Nie pobieraj zasilania z przypadkowego przewodu oświetlenia, jeśli obwód jest już mocno obciążony.
- Nie uruchamiaj silnika przy odsłoniętych przewodach znajdujących się blisko kolektora lub łańcucha.
Jeśli motocykl ma fabryczny obrotomierz, najbezpieczniej sprawdzić, skąd otrzymuje sygnał, i wykorzystać ten sam punkt, o ile nowy wskaźnik akceptuje taki typ impulsu. W przypadku niejasnego schematu, zapłonu CDI lub instalacji po modyfikacjach lepiej użyć adaptera sygnału niż eksperymentować na module zapłonowym.
Ostatnia kontrola przed jazdą
Po montażu sprawdź działanie na zimnym i rozgrzanym silniku, przy włączonych światłach oraz podczas skręcania kierownicą. Zobacz, czy wskazówka wraca do zera, podświetlenie nie przygasa i czy żaden przewód nie ociera się o ramę.
Jeśli zasilanie i masa są pewne, sygnał pochodzi z właściwego punktu, a liczba impulsów jest dobrana do zapłonu, uniwersalny obrotomierz zwykle działa bez większych problemów. Najwięcej czasu oszczędza dokładna identyfikacja przewodu RPM przed pierwszym podłączeniem, bo właśnie tam kryje się większość błędów, a nie w samym mechanicznym montażu zegara.
